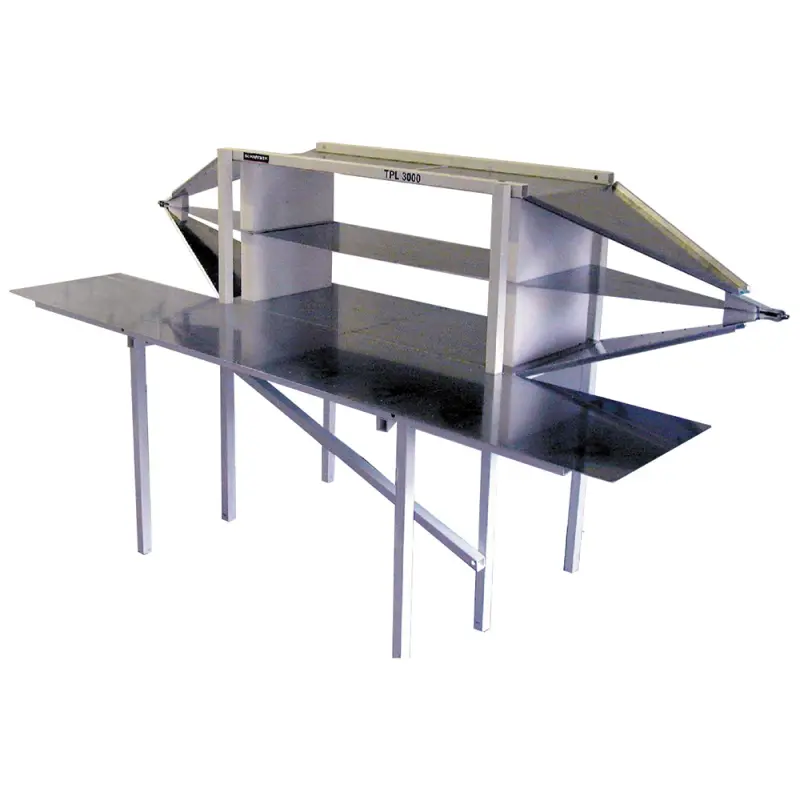

Teseq TPL 3000 Stripline

EMV-Tests für die Immunität von Fahrzeugkomponenten gegenüber RF-Feldern

Die Teseq TPL 3000 Stripline bietet hochpräzise EMV Prüfbedingungen für leistungsstarke Anwendungen. Sie ermöglicht reproduzierbare Hochfeldtests und erfüllt anspruchsvolle Normen in Industrie und Automotive Entwicklung zuverlässig und effizient.

Technische Highlights

Tri‐Plate‐System
10 kHz–1 GHz
Plattenabstand 300 mm

User Highlights

✓ Automotive‐Referenzverfahren
✓ Hohe Effizienz
✓ Reproduzierbare Ergebnisse

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Die Teseq TPL 3000 Stripline ist eine hochentwickelte Prüfeinrichtung für anspruchsvolle EMV Immunitätsmessungen. Sie wurde konzipiert, um auch bei hohen Feldstärken stabile und reproduzierbare Prüfbedingungen zu gewährleisten.

Das System erzeugt ein kontrolliertes elektromagnetisches Feld mit definierter Intensität und Homogenität. Dadurch lassen sich elektronische Komponenten unter realitätsnahen Bedingungen testen. Besonders bei leistungsstarken Anwendungen ist diese Präzision entscheidend für valide Ergebnisse.

Die Teseq TPL 3000 Stripline erfüllt relevante internationale Normen und eignet sich hervorragend für Prüfaufgaben im Automotive und Industriebereich. Sie ermöglicht sowohl Entwicklungsprüfungen als auch formale Qualifikationsprozesse.

Dank ihrer robusten Konstruktion und optimierten Geometrie bietet die Stripline eine langfristig stabile Performance. Die einfache Integration in bestehende EMV Prüfsysteme sorgt für effiziente Arbeitsabläufe.

Typische Anwendungsbereiche:

• Hochleistungs EMV Tests

• Automotive Elektronik

• Industrieanwendungen

• Normgerechte Qualifikation

Die Teseq TPL 3000 Stripline liefert präzise und zuverlässige Prüfergebnisse unter anspruchsvollen Bedingungen. Sie ist eine zentrale Lösung für moderne EMV Prüfanforderungen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	10 kHz – 1 GHz
Normen	SAE J1113‑25 / MES PW 67600A
Messprinzip	Tri‑Plate Line (offene TEM‑Zelle mit 3 Platten)
Max. Eingangsleistung	bis 1000 W
Impedanz	typ. 72 Ohm
Anschluss	N‑Typ (female, 50 Ohm)
Plattenabstand	300 mm
Feldstärkebedarf	ca. 0.2 W für 10 V/m
Abmessungen	3.0 x 1.2 x 1.65 m
