Zellen (GTEM; Laplace)

-
Sortieren nach: Beliebteste

Zellen (GTEM; Laplace)

Laplace LaplaCell
EMV Test Cell für die schnelle und effiziente Prüfung der EMV-Konformität von Produkten
  • EMV Zelle mit Dual‐Septum Design
  • 30 MHz bis 6 GHz
  • Prüfobjekte bis 60 x 60 x 60 cm
Teseq GTEM 250
GTEM-Zelle für Emissions- und Störfestigkeitsprüfungen
  • GTEM‐Zelle: Strahlungs‐Immunitäts‐ und Emissionstests in geschirmter Umgebung gemäss IEC/EN 61000‐4‐20
  • Septumhöhe 250 mm, 50 Ω, DC–20 GHz, VSWR ≤ 1.45:1
  • DUTs bis ca. 0.20 × 0.20 × 0.15 m mit definiertem homogenem Feldbereich
Teseq GTEM 750
Emissions- und Störfestigkeitsprüfungen in einer einzigen, abgeschirmten Umgebung
  • GTEM‐Zelle: Strahlungs‐Immunitäts‐ und Emissionstests in einer geschirmten Umgebung nach IEC/EN 61000‐4‐20
  • Septumhöhe 750 mm, 50 Ω, DC–20 GHz, VSWR < 1.45:1, Eingangsleistung bis 200 W
  • EUT‐Volumen bis ca. 0.62 × 0.62 × 0.49 m mit homogener Feldzone
Teseq GTEM 1000
GTEM-Zelle für Emissions- und Störfestigkeitsprüfungen
  • Radiated Emissions‐ und Immunitätsprüfungen in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
  • Frequenzbereich DC bis 20 GHz, 50 Ω, VSWR < 1.45:1, max. Eingangsleistung 1000 W
  • Max. Septumhöhe 1000 mm; max. EUT‐Grösse ca. 0.74 × 0.74 × 0.66 m
Teseq GTEM 1250
GTEM-Zelle für Emissions- und Immunitätstests mit 1250 mm Septumhöhe
  • GTEM‐Zelle: Strahlungs‐Immunität und Emission in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
  • Abmessungen/Leistung: Septumhöhe 1250 mm, 50 Ω, DC–20 GHz, VSWR < 1.45:1, bis 1000 W Eingangsleistung
  • Grosser Prüfraum für EUTs bis ca. 0.93 × 0.93 × 0.83 m mit homogenem Feldbereich
Teseq GTEM 1500
GTEM-Zelle für Emissions- und Immunitätstests mit Septumhöhe von 1500 mm
  • GTEM‐Zelle: Strahlungs‐Immunitäts‐ und Emissionstests in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
  • Septumhöhe 1500 mm, 50 Ω, DC–20 GHz, VSWR < 1.6:1, Eingangsleistung bis 1000 W
  • EUT‐Volumen bis ca. 1.11 × 1.11 × 0.99 m mit definiertem homogenen Prüfbereich
Teseq GTEM 1750
GTEM-Zelle für Emissions- und Immunitätstests mit Septumhöhe von 1750 mm
  • GTEM‐Zelle: Strahlungs‐Immunität und Emission in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
  • Septumhöhe 1750 mm, 50 Ω, DC–20 GHz, VSWR < 1.8:1 (typ. < 1.45:1), Eingangsleistung bis 1000 W
  • EUTs bis ca. 1.32 × 1.32 × 1.16 m mit homogenem Feldbereich
Teseq GTEM 2000
GTEM-Zelle für Emissions- und Immunitätstests mit Septumhöhe von 2000 mm
  • GTEM‐Zelle: Strahlungs‐Immunitäts‐ und Emissionstests in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
  • Septumhöhe 2000 mm, 50 Ω, DC–20 GHz, VSWR < 1.8:1 (typ. < 1.45:1), bis 1000 W
  • EUTs bis ca. 1.50 × 1.50 × 1.32 m mit homogenem Feldbereich

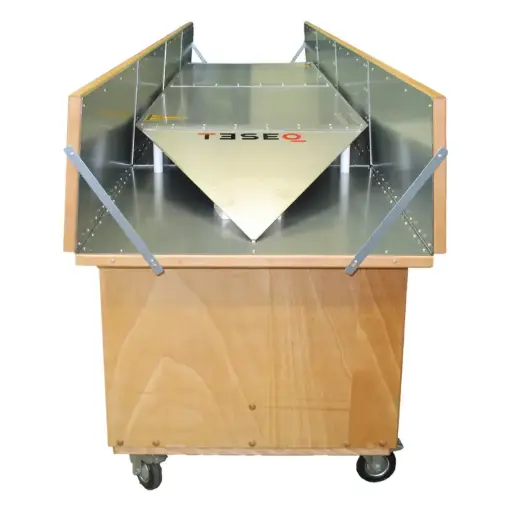

Teseq SL 50 Stripline
Frequenzbereich von 10kHz bis 1GHz
  • Homogenes RF‐Feld zwischen zwei Platten für Immunitätstests an EUBs und Kabeln gemäss ISO 11452‐5
  • 10 kHz – 1000 MHz, Plattenabstand 150 mm, N‐Stecker 50 Ω, VSWR typ. < 1.3
  • max. Eingangsleistung bis 1000 W
Teseq SL 90 Stripline
Effiziente Leistungsumwandlung bietet ein hohes Feld bei minimaler Leistung
  • Stripline‐System
  • Narrowband‐RF‐Tests mit sehr geringem Leistungsbedarf
  • Normabdeckung: ISO 11452‐5

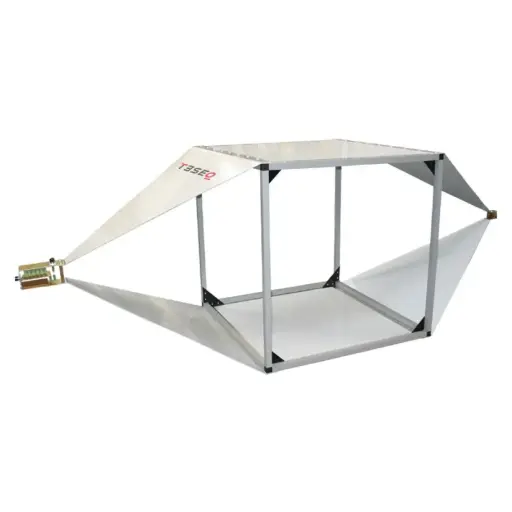

Teseq SL 150 Stripline
Frequenzbereich von 10kHz bis 1GHz
  • Homogenes RF‐Feld zwischen zwei Platten für Immunitätstests an elektrischen/elektronischen Submodulen (EUB) gemäss ISO 11452‐5
  • Plattenabstand 800 mm, Frequenzbereich 10 kHz – 1000 MHz, 50 Ω N‐Stecker, max. 100 W Eingangsleistung
  • Spezifiziert in EU‐Richtlinien 2004/104/EG, 2005/83/EG, 2009/0154

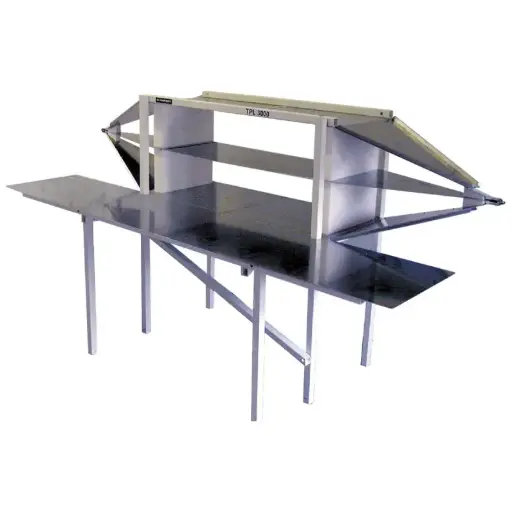

Teseq TPL 3000 Stripline
EMV-Tests für die Immunität von Fahrzeugkomponenten gegenüber RF-Feldern
  • Tri‐Plate‐System
  • 10 kHz–1 GHz
  • Plattenabstand 300 mm
Teseq RC XS
Modenverwirbelungskammern - Reverberation Chambers für Feldgebundene EMV Tests
  • Emissions‐ und Immunitätstests in geschirmter Kammer gemäss IEC 61000‐4‐21
  • 0.5 – 18 GHz
  • EUTs bis ca. 0.5 × 0.5 × 0.5 m
Teseq RC 2XS
Modenverwirbelungskammern - Reverberation Chambers für Feldgebundene EMV Tests
  • Feld‐Immunitäts‐ und Emissionstests in kompakter, geschirmter Kammer gemäss IEC 61000‐4‐21
  • 0.8–18 GHz
  • Innenvolumen für EUTs bis ca. 0.3 × 0.3 × 0.3 m
