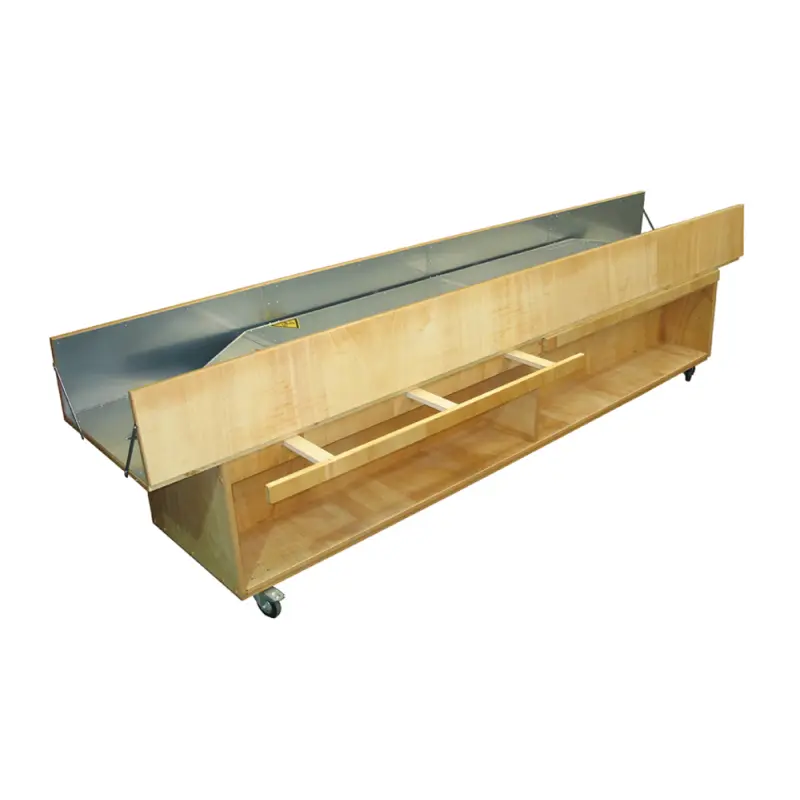

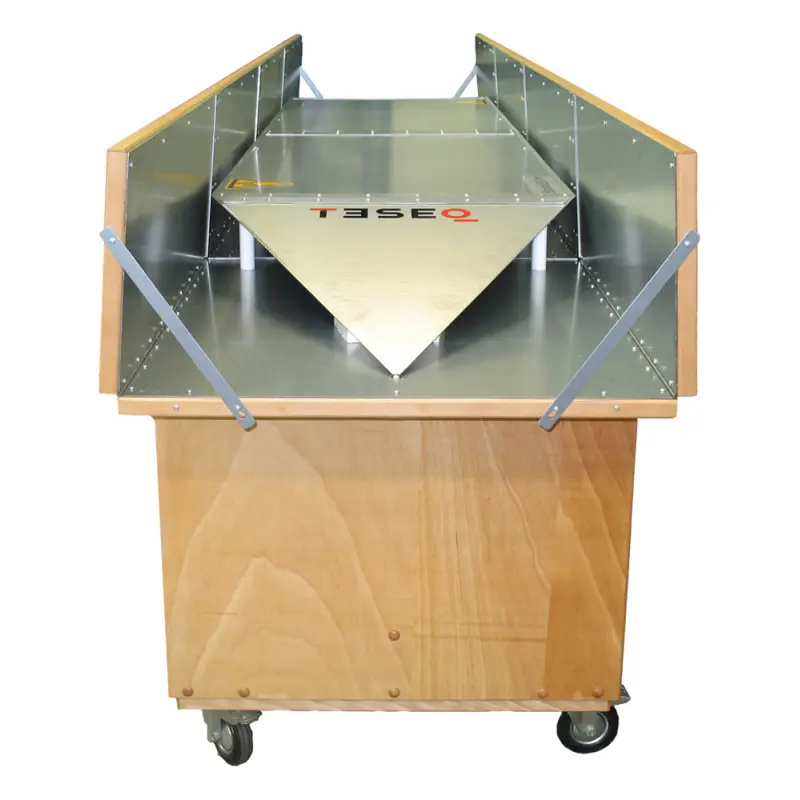

Teseq SL 50 Stripline

Frequenzbereich von 10kHz bis 1GHz

Die Teseq SL 50 Stripline ermöglicht kompakte und präzise EMV Immunitätstests. Ideal für kleinere Prüflinge bietet sie stabile Feldbedingungen, hohe Wiederholgenauigkeit und effiziente Integration in Entwicklungs- und Testumgebungen.

Technische Highlights

Homogenes RF‐Feld zwischen zwei Platten für Immunitätstests an EUBs und Kabeln gemäss ISO 11452‐5
10 kHz – 1000 MHz, Plattenabstand 150 mm, N‐Stecker 50 Ω, VSWR typ. < 1.3
max. Eingangsleistung bis 1000 W

User Highlights

✓ Extrem effizient
✓ Sehr reproduzierbar
✓ Automotive‐Standard

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Die Teseq SL 50 Stripline ist eine kompakte Lösung für EMV Immunitätsprüfungen unter kontrollierten Bedingungen. Sie wurde speziell für kleinere Prüflinge entwickelt und ermöglicht präzise und reproduzierbare Tests in Laborumgebungen.

Die Stripline erzeugt ein definiertes elektromagnetisches Feld, das eine realistische Simulation externer Störungen erlaubt. Dadurch können Entwickler die Störfestigkeit elektronischer Komponenten frühzeitig analysieren und gezielte Massnahmen zur Verbesserung umsetzen.

Durch ihre kompakte Bauweise eignet sich die Teseq SL 50 Stripline besonders für Labore mit begrenztem Platzangebot. Gleichzeitig bietet sie eine hohe Feldhomogenität, die für genaue Messergebnisse entscheidend ist.

Die Integration in bestehende Prüfaufbauten erfolgt unkompliziert. Die klar strukturierte Konstruktion erleichtert die Positionierung des Prüflings und sorgt für eine effiziente Durchführung von Testreihen.

Typische Anwendungsbereiche:

• EMV Tests an kleinen Baugruppen

• Entwicklungsbegleitende Prüfungen

• Laboranwendungen

• Vorabqualifikationen

Die Teseq SL 50 Stripline ist eine zuverlässige Lösung für präzise EMV Tests auf kleinem Raum. Sie unterstützt effiziente Entwicklungsprozesse und liefert konsistente Ergebnisse für fundierte Entscheidungen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	10 kHz – 1000 MHz
Normen	ISO 11452‑5 / IEC 61000‑4‑20 / CISPR 25
Messprinzip	Stripline (TEM‑Feld zwischen parallelen Platten)
Max. Eingangsleistung	bis 1000 W
Impedanz	50 Ohm
VSWR	ca. 1:1.3
Anschluss	N‑Typ (female)
Plattenabstand	150 mm
Feldstärkebedarf	ca. 0.1 W für 10 V/m
Abmessungen	4.3 x 1.5 x 0.17 m
