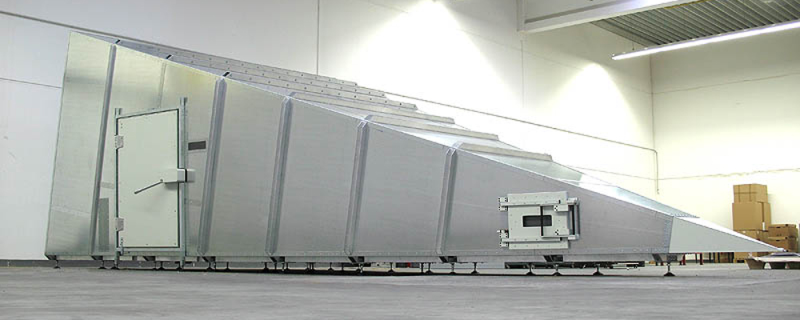

Teseq GTEM 750

Emissions- und Störfestigkeitsprüfungen in einer einzigen, abgeschirmten Umgebung

Die Teseq GTEM 750 bietet präzise EMV-Immunitätsprüfungen mit hoher Feldhomogenität und erweitertem Prüfvolumen. Sie kombiniert kompakte Bauweise mit zuverlässigen Ergebnissen und ermöglicht effiziente, normkonforme Tests für Entwicklung und Qualitätssicherung.

Technische Highlights

GTEM‐Zelle: Strahlungs‐Immunitäts‐ und Emissionstests in einer geschirmten Umgebung nach IEC/EN 61000‐4‐20
Septumhöhe 750 mm, 50 Ω, DC–20 GHz, VSWR < 1.45:1, Eingangsleistung bis 200 W
EUT‐Volumen bis ca. 0.62 × 0.62 × 0.49 m mit homogener Feldzone

User Highlights

✓ Hohe Effizienz
✓ Labor‐ & Pre‐Compliance‐tauglich
✓ Guter Grössen‐Sweet‐Spot

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Die Teseq GTEM 750 ist eine leistungsstarke GTEM-Zelle zur Durchführung von EMV-Prüfungen im Bereich der feldgebundenen Immunität. Sie ermöglicht präzise und reproduzierbare Messungen in einer kontrollierten Umgebung und stellt eine effiziente Alternative zu klassischen Absorberkammern dar. Durch ihre optimierte Geometrie bietet sie ein grösseres nutzbares Prüfvolumen bei gleichzeitig hoher Feldgleichmässigkeit.

Ein zentraler Vorteil der Teseq GTEM 750 ist die definierte und stabile Feldverteilung innerhalb der Zelle. Dadurch können elektromagnetische Einflüsse gezielt auf Prüflinge appliziert werden. Dies ist entscheidend für eine zuverlässige Bewertung der Störfestigkeit und für die Einhaltung relevanter EMV-Normen. Die konsistente Feldqualität trägt massgeblich zu reproduzierbaren Messergebnissen bei.

Die GTEM 750 eignet sich für eine Vielzahl von Anwendungen in Entwicklung, Validierung und Qualitätssicherung. Sie lässt sich flexibel in bestehende Messsysteme integrieren und kann mit geeigneter Messtechnik sowie Softwarelösungen automatisiert betrieben werden. Dies reduziert den manuellen Aufwand und erhöht die Effizienz im Prüfprozess.

Typische Anwendungsbereiche sind:

• EMV-Immunitätstests nach internationalen Normen

• Pre-Compliance-Messungen während der Produktentwicklung

• Validierung elektronischer Geräte und Baugruppen

• Forschung und Entwicklungsprojekte

Die kompakte Bauweise ermöglicht eine einfache Integration in bestehende Labore, ohne dass auf präzise Messergebnisse verzichtet werden muss. Gleichzeitig bietet die grössere nutzbare Testzone ausreichend Raum für unterschiedliche Prüflinge.

Die Teseq GTEM 750 ist eine zuverlässige Lösung für Unternehmen, die präzise EMV-Prüfungen mit hoher Effizienz und reproduzierbarer Qualität durchführen möchten.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	DC – 20 GHz
Norm-Frequenzbereich	30 MHz – 3000 MHz (gemäss IEC/EN 61000-4-20)
Zelltyp	GTEM-Zelle
Messanwendung	Emission / Störfestigkeit
Max. Eingangsleistung	bis 200 W (optional bis 500 W modellabhängig)
Impedanz	50 Ohm
VSWR	<1.45:1
Anschluss RF	N-Typ
Schirmdämpfung	60 dB (typ. >80 dB)
Abmessungen	3.95 x 2.02 x 1.95 m
