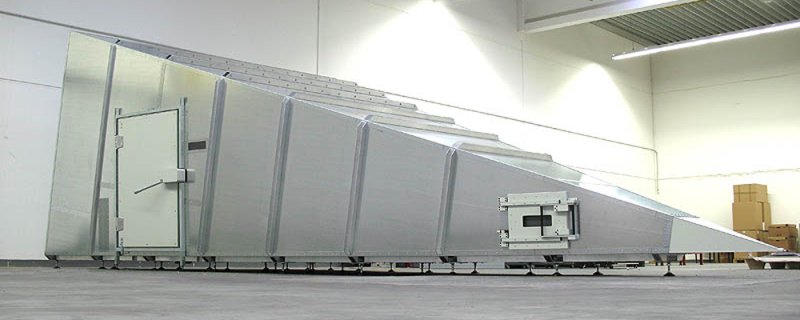

Teseq GTEM 1250

GTEM-Zelle für Emissions- und Immunitätstests mit 1250 mm Septumhöhe

Die Teseq GTEM 1250 überzeugt durch grosszügiges Prüfvolumen und präzise Feldverteilung für EMV-Immunitätsprüfungen. Sie ermöglicht flexible, normkonforme Tests mit hoher Reproduzierbarkeit und steigert die Effizienz in Entwicklung und Qualitätssicherung deutlich.

Technische Highlights

GTEM‐Zelle: Strahlungs‐Immunität und Emission in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
Abmessungen/Leistung: Septumhöhe 1250 mm, 50 Ω, DC–20 GHz, VSWR < 1.45:1, bis 1000 W Eingangsleistung
Grosser Prüfraum für EUTs bis ca. 0.93 × 0.93 × 0.83 m mit homogenem Feldbereich

User Highlights

✓ Schneller als Absorberhalle
✓ Effizienter Verstärkerbedarf
✓ Ideal für Pre‐Compliance

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Die Teseq GTEM 1250 ist eine leistungsfähige GTEM-Zelle für anspruchsvolle EMV-Prüfungen im Bereich der feldgebundenen Immunität. Sie wurde für Anwendungen konzipiert, bei denen grössere Prüflinge und hohe Anforderungen an die Messgenauigkeit im Vordergrund stehen. Durch ihre Bauweise bietet sie ein erweitertes Prüfvolumen bei gleichzeitig stabiler Feldqualität.

Die präzise Feldverteilung innerhalb der Zelle ermöglicht reproduzierbare und normgerechte Messungen. Elektromagnetische Felder werden gezielt auf den Prüfling appliziert, sodass eine zuverlässige Bewertung der Störfestigkeit gewährleistet ist. Dies ist insbesondere bei komplexen elektronischen Systemen von grosser Bedeutung.

Die Teseq GTEM 1250 lässt sich flexibel in bestehende EMV-Prüfumgebungen integrieren. In Kombination mit geeigneten Signalquellen, Verstärkern und Messsystemen können vollständige Prüfanlagen realisiert werden. Automatisierte Prüfabläufe erhöhen die Effizienz und reduzieren potenzielle Fehlerquellen.

Typische Anwendungsbereiche sind:

• Normkonforme EMV-Immunitätstests

• Entwicklungsbegleitende Pre-Compliance-Prüfungen

• Validierung grosser elektronischer Systeme

• Qualitätssicherung und Serienfreigabe

Die grössere Prüfumgebung ermöglicht die Untersuchung unterschiedlichster Prüflinge, ohne Kompromisse bei der Feldhomogenität eingehen zu müssen. Gleichzeitig bleibt der Platzbedarf im Vergleich zu klassischen Testkammern moderat.

Die Teseq GTEM 1250 ist eine leistungsstarke Lösung für Unternehmen, die zuverlässige und flexible EMV-Prüfungen durchführen und ihre Testprozesse effizient gestalten wollen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	DC – 20 GHz
Norm-Frequenzbereich	30 MHz – 3000 MHz (gemäss IEC/EN 61000-4-20)
Zelltyp	GTEM-Zelle
Messanwendung	Emission / Störfestigkeit
Max. Eingangsleistung	bis 1000 W
Impedanz	50 Ohm
VSWR	<1.45:1
Anschluss RF	N-Typ
Schirmdämpfung	60 dB (typ. >80 dB)
Abmessungen	5.95 x 3.06 x 2.52 m
