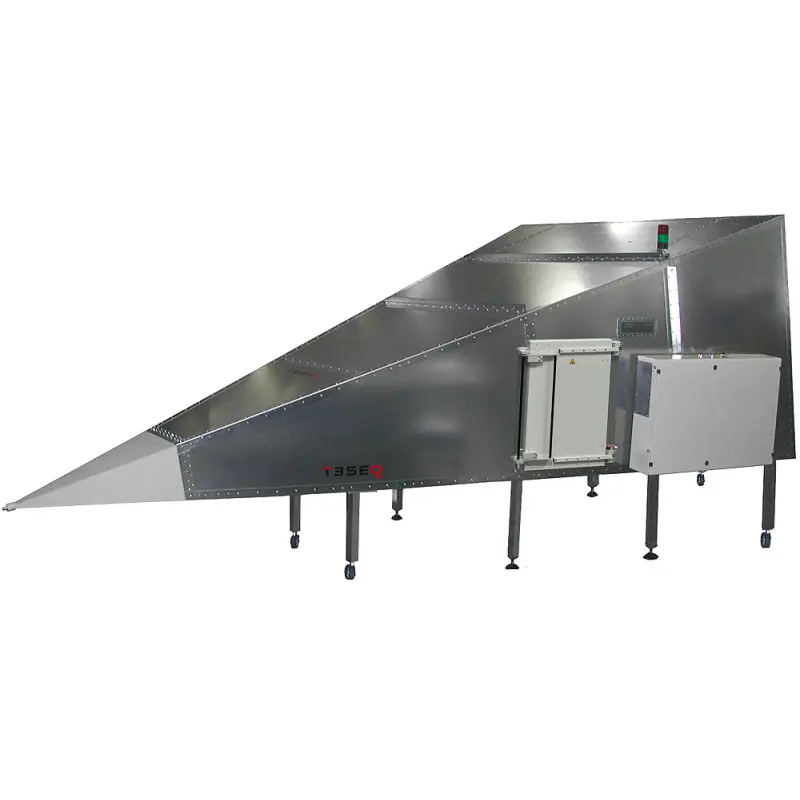

Teseq GTEM 1000

GTEM-Zelle für Emissions- und Störfestigkeitsprüfungen

Die Teseq GTEM 1000 ermöglicht EMV-Immunitätsprüfungen mit grossem Prüfvolumen und hoher Feldpräzision. Sie bietet zuverlässige, reproduzierbare Messbedingungen und unterstützt effiziente Testabläufe für Entwicklung, Validierung und normkonforme Prüfprozesse.

Technische Highlights

Radiated Emissions‐ und Immunitätsprüfungen in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
Frequenzbereich DC bis 20 GHz, 50 Ω, VSWR < 1.45:1, max. Eingangsleistung 1000 W
Max. Septumhöhe 1000 mm; max. EUT‐Grösse ca. 0.74 × 0.74 × 0.66 m

User Highlights

✓ Schnell & reproduzierbar
✓ Effiziente Leistung
✓ Ideal für Pre‐Compliance

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

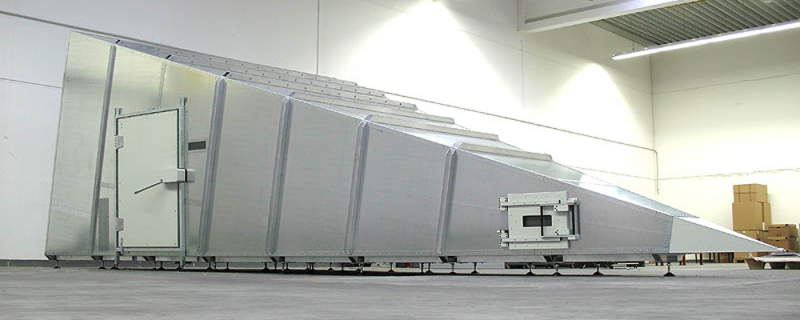

Die Teseq GTEM 1000 ist eine hochpräzise GTEM-Zelle für EMV-Prüfungen im Bereich der feldgebundenen Immunität. Sie wurde für Anwendungen entwickelt, die ein erweitertes Prüfvolumen und gleichzeitig stabile Feldbedingungen erfordern. Damit eignet sie sich ideal für grössere Prüflinge und komplexe elektronische Systeme.

Die Konstruktion der GTEM 1000 gewährleistet eine gleichmässige und kontrollierte Verteilung elektromagnetischer Felder. Dadurch lassen sich Prüflinge realitätsnah und normkonform testen. Die hohe Feldhomogenität sorgt für reproduzierbare Ergebnisse und unterstützt eine zuverlässige Bewertung der Störfestigkeit.

Ein wesentlicher Vorteil liegt in der Flexibilität der Anwendung. Die Teseq GTEM 1000 kann in verschiedenste Prüfaufbauten integriert werden und lässt sich mit moderner Messtechnik sowie Automatisierungssoftware kombinieren. Dies ermöglicht strukturierte und effiziente Prüfabläufe mit minimalem manuellem Aufwand.

Typische Anwendungsbereiche sind:

• EMV-Immunitätstests nach internationalen Standards

• Pre-Compliance-Prüfungen in Entwicklungsphasen

• Validierung umfangreicher elektronischer Systeme

• Qualitätssicherung und Serienprüfung

Dank ihres grösseren Innenraums bietet die GTEM 1000 ausreichend Platz für unterschiedliche Prüflinge, ohne die Messqualität zu beeinträchtigen. Gleichzeitig bleibt der Platzbedarf deutlich geringer als bei grossen Absorberkammern.

Die Teseq GTEM 1000 bietet eine optimale Kombination aus Präzision, Effizienz und Flexibilität. Sie unterstützt Unternehmen dabei, ihre EMV-Prüfprozesse zu standardisieren und gleichzeitig zuverlässige Ergebnisse zu erzielen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	DC – 20 GHz
Norm-Frequenzbereich	30 MHz – 3000 MHz (gemäss IEC/EN 61000-4-20)
Zelltyp	GTEM-Zelle
Messanwendung	Emission / Störfestigkeit
Max. Eingangsleistung	bis 1000 W
Impedanz	50 Ohm
VSWR	<1.45:1
Anschluss RF	N-Typ
Schirmdämpfung	60 dB (typ. >80 dB)
Abmessungen	4.95 x 2.54 x 2.30 m
