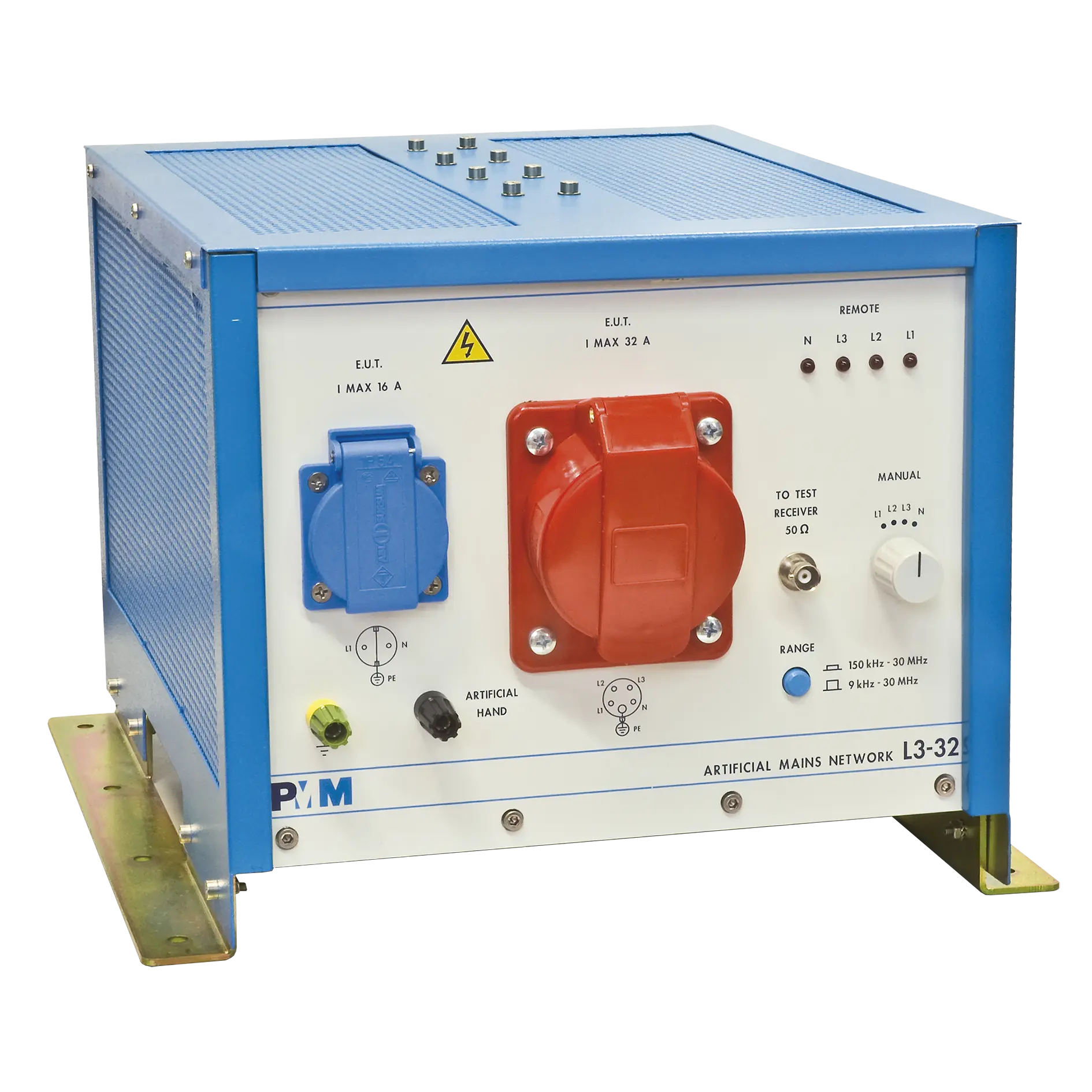

Narda PMM L3-32
3-Phasen LISN plus Nullleiter, 9 kHz - 30 MHz, 32A
Technische Highlights
- 9 kHz bis 30 MHz
- Bis 32 A
- Entspricht CISPR 16‐1‐2
User Highlights
- ✓ Zuverlässige Emissionsmessung
- ✓ Laborfreundlich
- ✓ Kompakte Bauform
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Forschung und Universitäten
Die Narda PMM L3 32 ist eine Line Impedance Stabilisation Network Lösung für die präzise Messung leitungsgebundener Emissionen. Sie stellt definierte Impedanzbedingungen bereit und ermöglicht reproduzierbare EMV Messergebnisse gemäss relevanten Normen.
Das System sorgt dafür, dass Störungen aus dem Netz getrennt werden und gleichzeitig die Impedanzverhältnisse während der Messung konstant bleiben. Dies ist entscheidend für eine korrekte Bewertung von Emissionen und die Einhaltung regulatorischer Anforderungen.
Ein zentraler Vorteil der Narda PMM L3 32 liegt in der hohen Stabilität und Genauigkeit der Messbedingungen. Dadurch können auch kleine Unterschiede in den Emissionswerten zuverlässig erfasst werden. Anwender erhalten eine verlässliche Grundlage für Prüfungen und Zertifizierungen.
Die robuste Bauweise gewährleistet einen langfristigen Einsatz im Labor und in Prüfumgebungen. Gleichzeitig ermöglicht die einfache Integration in bestehende EMV Prüfaufbauten eine flexible Nutzung.
Typische Anwendungsbereiche umfassen:
• EMV Prüfungen leitungsgebundener Emissionen
• Zertifizierung elektrischer Geräte
• Einsatz in Prüflaboren und Testumgebungen
• Validierung von Elektroniksystemen
Die Narda PMM L3 32 liefert präzise und normkonforme Messergebnisse und unterstützt die Einhaltung internationaler EMV Standards.
Für anspruchsvolle EMV Prüfprozesse bietet diese LISN eine zuverlässige und professionelle Lösung.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | 3‑Phasen‑LISN (inkl. Neutralleiter) für leitungsgebundene EMV‑Messungen |
| Frequenzbereich | 9 kHz bis 30 MHz |
| Normen | CISPR 16‑1‑2 / VDE 0876 / FCC Part 15 / MIL‑STD‑461F |
| Leitungsimpedanz | 50 Ω |
| Strom | bis 32 A |
| Spannung | ca. 230–400 Vac / bis ~565 Vdc |
| Netzfrequenz | DC bis 60 Hz |
| Ersatzschaltbild | 50 Ω // (5 Ω + 50 µH) mit integrierter Drossel (≈250 µH) |
| Anschluss | BNC‑RF‑Ausgang + IEC‑32A‑ und Schuko‑Anschluss |
| Bauform | 3‑Phasen‑Kompaktgerät / ca. 16.5 kg |
