Laplace LaplaCell
EMV Test Cell für die schnelle und effiziente Prüfung der EMV-Konformität von Produkten
Technische Highlights
- GTEM Zelle mit Dual‐Septum Design
- 30 MHz bis 6 GHz
- Prüfobjekte bis 60 x 60 x 60 cm
User Highlights
- ✓ Gleichmässiges Testfeld
- ✓ Hohe Effizienz
- ✓ Komplett einsetzbar
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Energietechnik
- Prüflabore und Zertifizierungsstellen
- Forschung und Universitäten
- Industrie und Automation

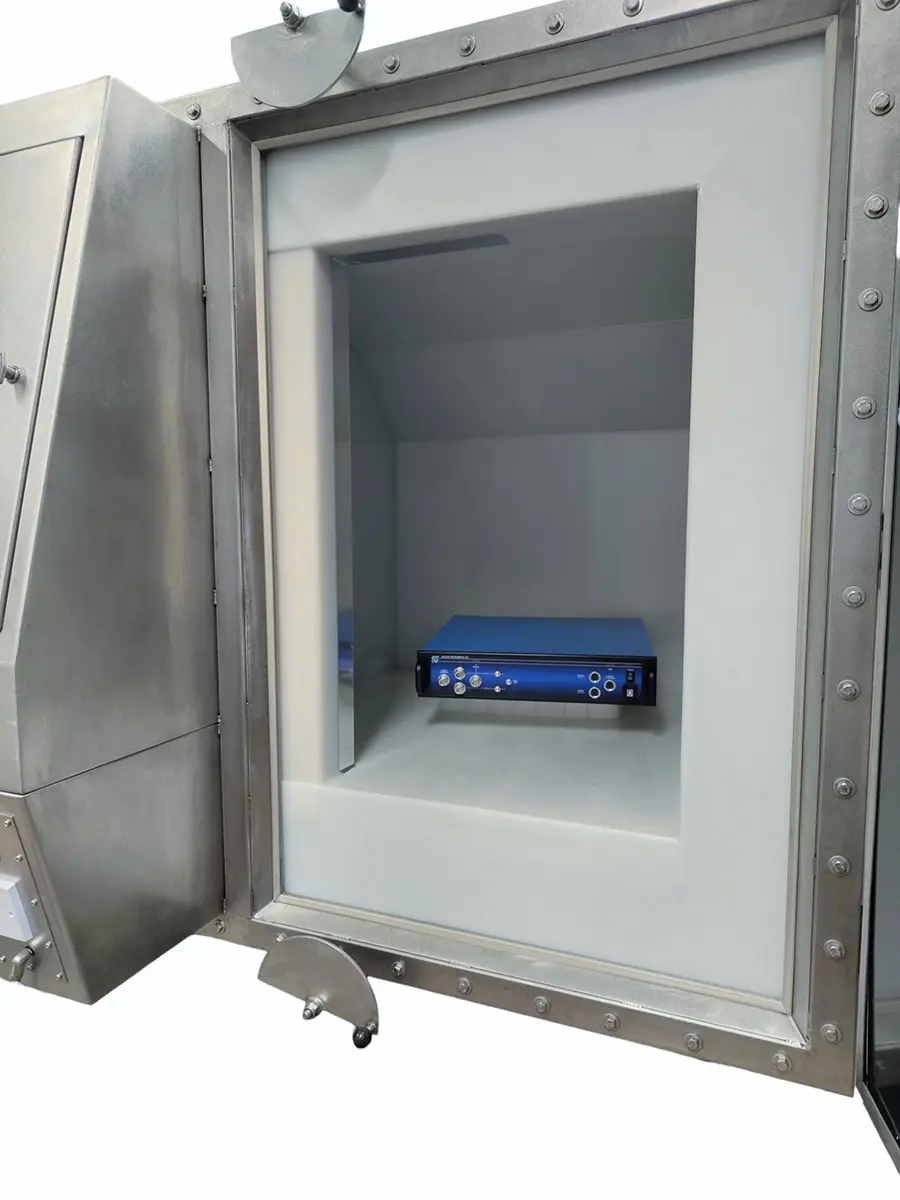

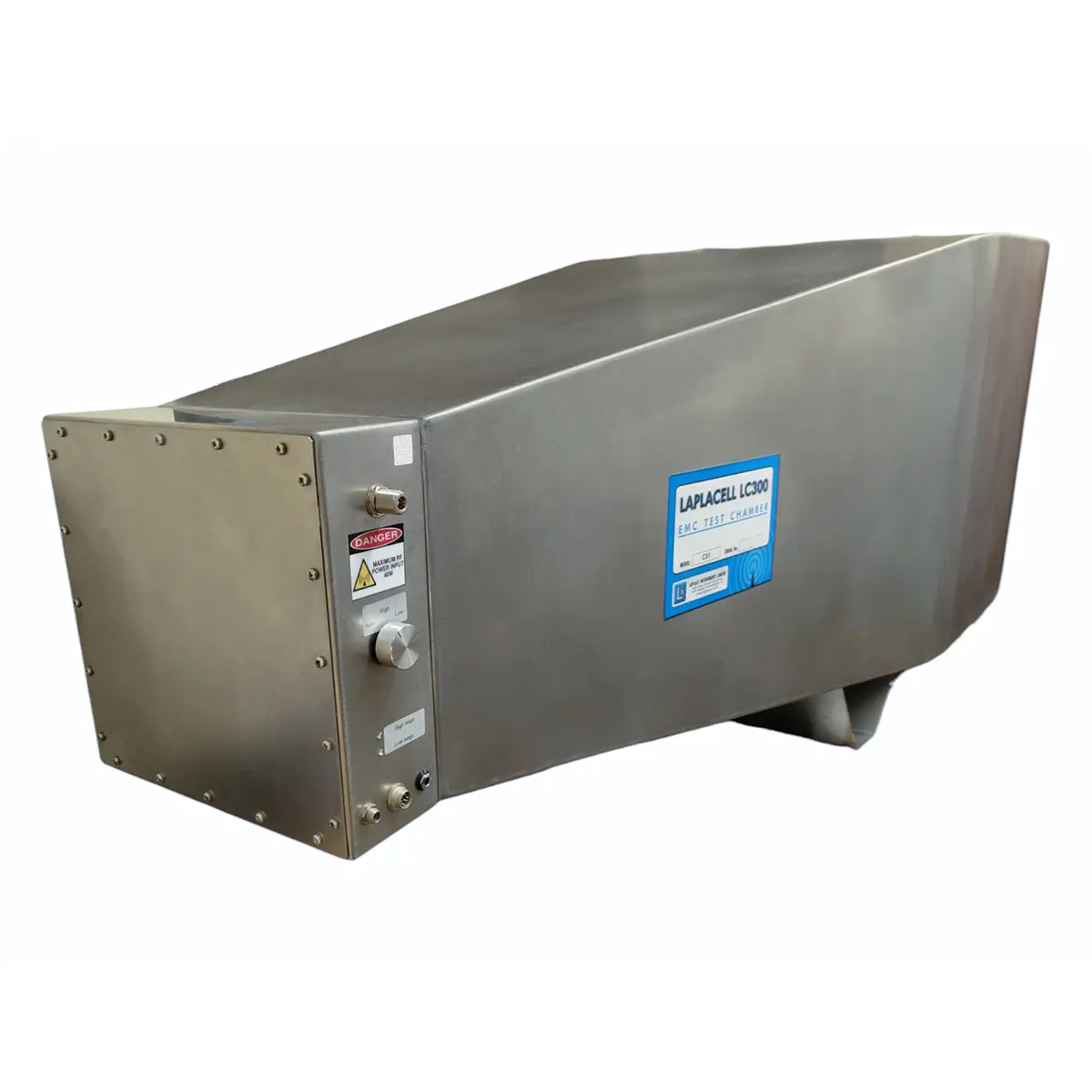

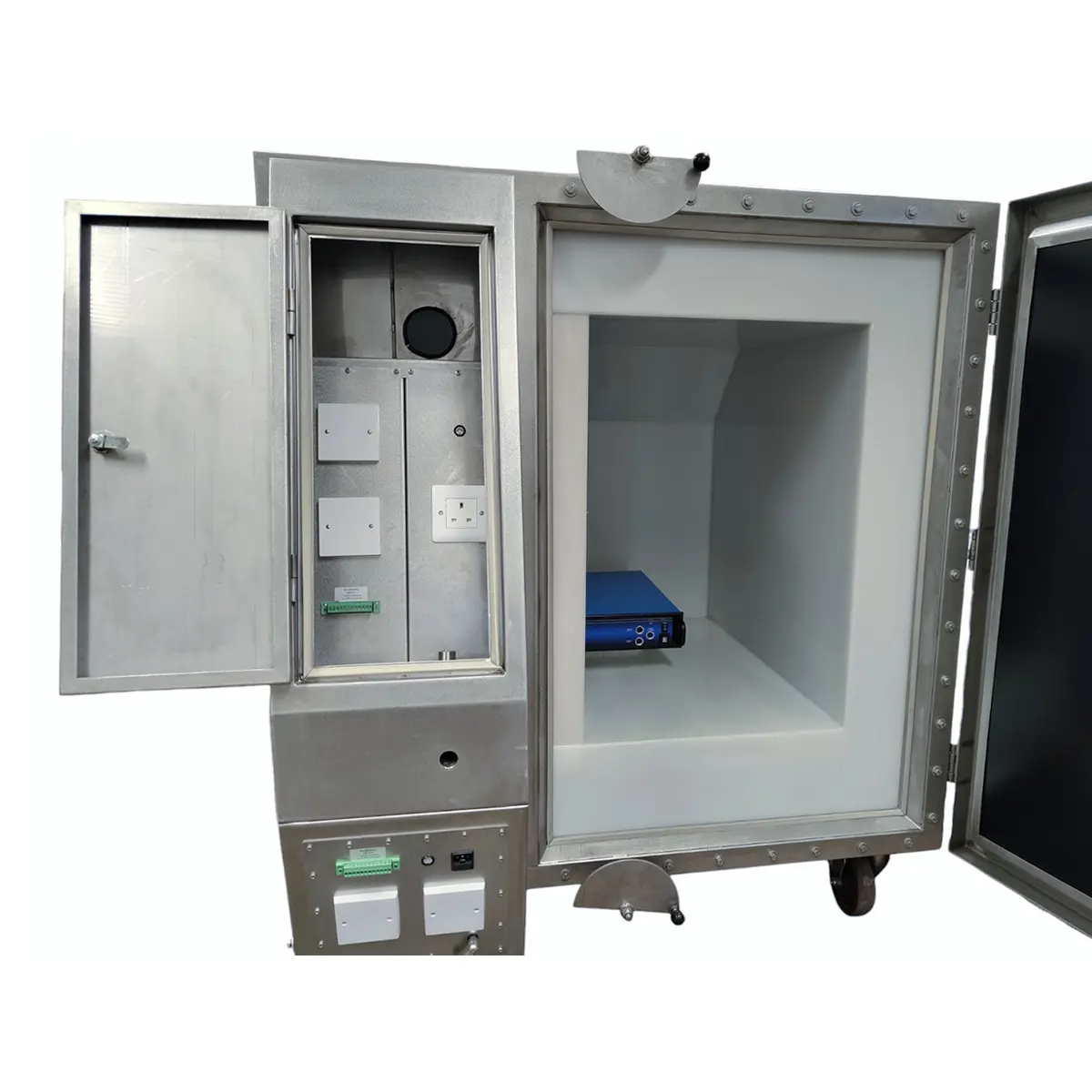

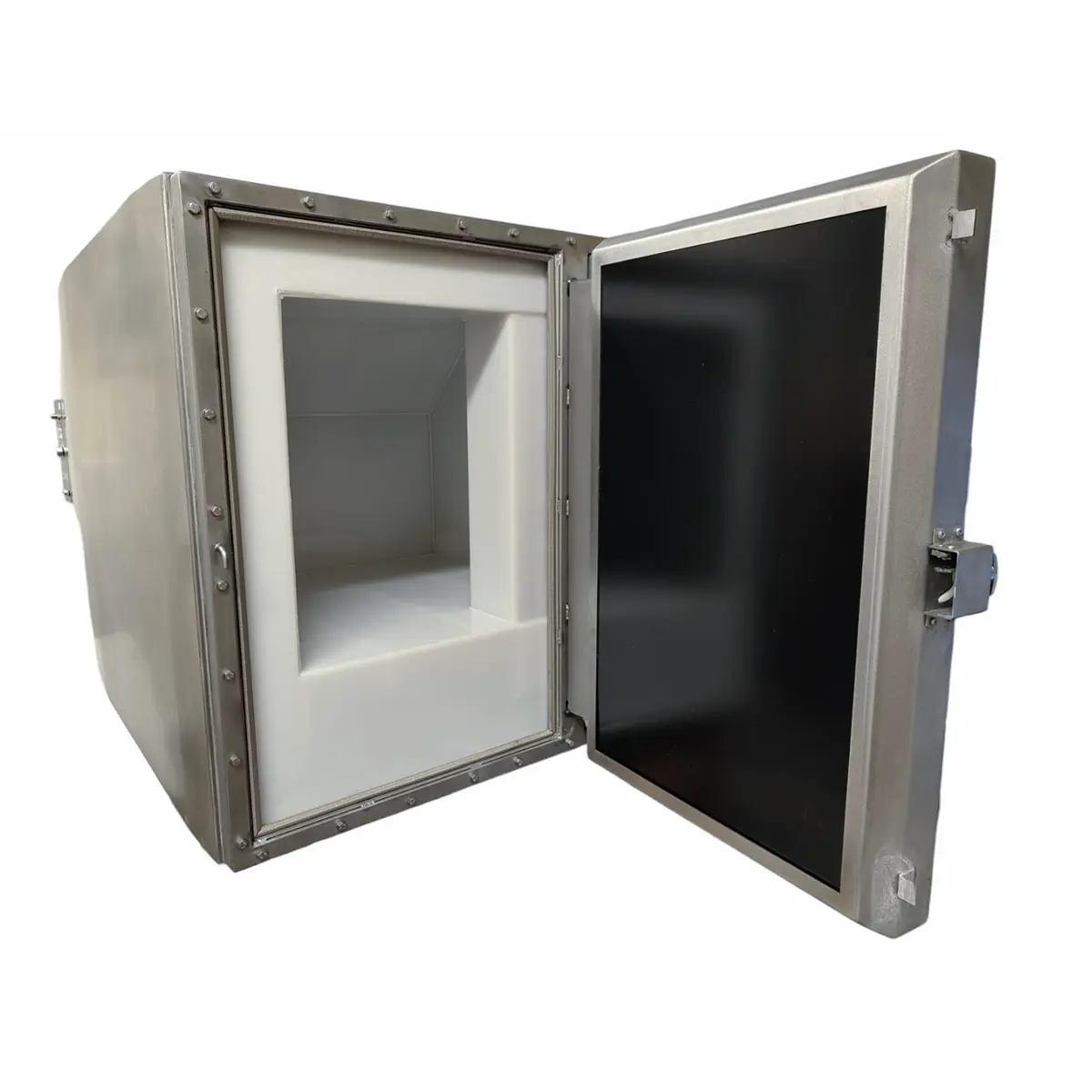

Die Laplace LAPLACELL ist eine kompakte GTEM-Zelle zur Durchführung normkonformer EMV-Prüfungen im Bereich der feldgebundenen Immunität. Sie bietet eine effiziente Alternative zu grossen Absorberkammern und ermöglicht präzise Feldstärkeerzeugung bei deutlich reduziertem Platzbedarf. Damit eignet sie sich besonders für Entwicklungsabteilungen und kleinere Prüflabore.
Die Konstruktion der LAPLACELL gewährleistet eine hohe Feldhomogenität innerhalb des Prüfvolumens. Dies ist entscheidend für reproduzierbare und vergleichbare Messergebnisse. Durch die gezielte Führung elektromagnetischer Felder innerhalb der Zelle können Prüflinge zuverlässig charakterisiert und ihre Störfestigkeit bewertet werden.
Ein wesentlicher Vorteil der Laplace LAPLACELL liegt in ihrer Effizienz. Aufbau und Inbetriebnahme sind deutlich einfacher als bei klassischen EMV-Prüfumgebungen. In Verbindung mit geeigneten Signalquellen, Verstärkern und Messsystemen lassen sich vollständige Testabläufe schnell realisieren. Die Integration in automatisierte Prüfprozesse ist problemlos möglich.
Typische Anwendungsbereiche sind:
• EMV-Immunitätstests während der Produktentwicklung
• Pre-Compliance-Tests zur frühzeitigen Fehlererkennung
• Validierung elektronischer Baugruppen und Geräte
• Schulung und Forschung im Bereich elektromagnetischer Verträglichkeit
Die LAPLACELL unterstützt relevante EMV-Normen und ermöglicht eine zuverlässige Bewertung der Störfestigkeit. Durch die kompakte Bauform lassen sich Prüfungen flexibel in bestehende Laborumgebungen integrieren.
Für Unternehmen, die eine wirtschaftliche und platzsparende Lösung für EMV-Prüfungen suchen, bietet die Laplace LAPLACELL eine leistungsfähige und praxistaugliche Alternative zu grossen Testanlagen.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | EMV Testzelle (TEM/GTEM‑basiert) für Emissions‑ und Immunitätsmessungen |
| Frequenzbereich | 30 MHz bis 6 GHz |

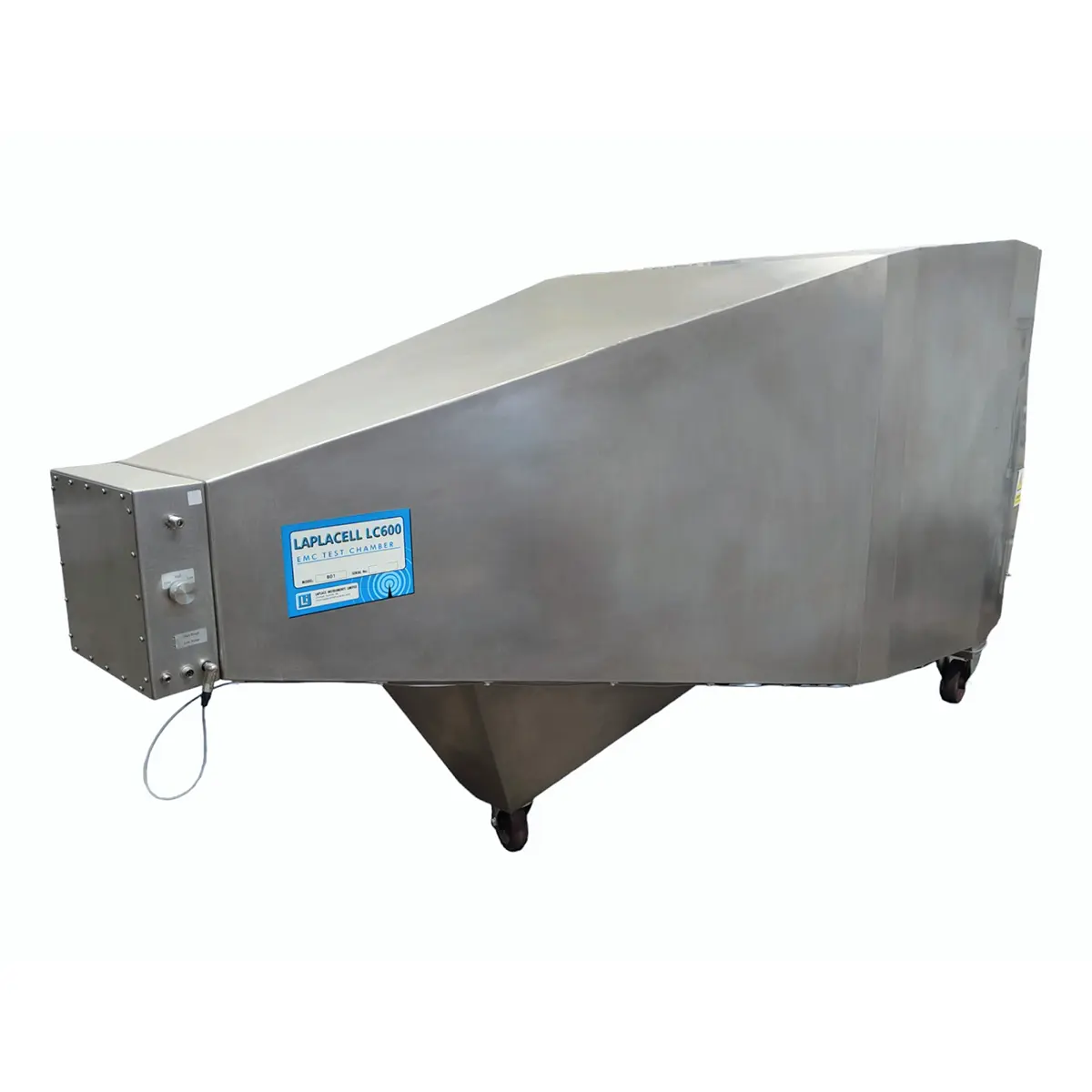

| EUT‑Grösse | bis 60 × 60 × 60 cm (LC600) |
| Feldstärke | bis ca. 18–30 V/m (modellabhängig, typ. 20 V/m) |
| Eingangsleistung | ca. 10–50 W RF Eingangsleistung |
| Normen | IEC 61000-4-3 / IEC 61000-4-20 |
| Impedanz | 50 Ω System / dual‑septum (angepasst näher an OATS) |
| Bauform | kompakte GTEM‑ähnliche Zelle mit Dual‑Septum |
| Feldsensor | integrierter Feldstärkesensor |
| Schirmung | >60 dB Schirmdämpfung |
