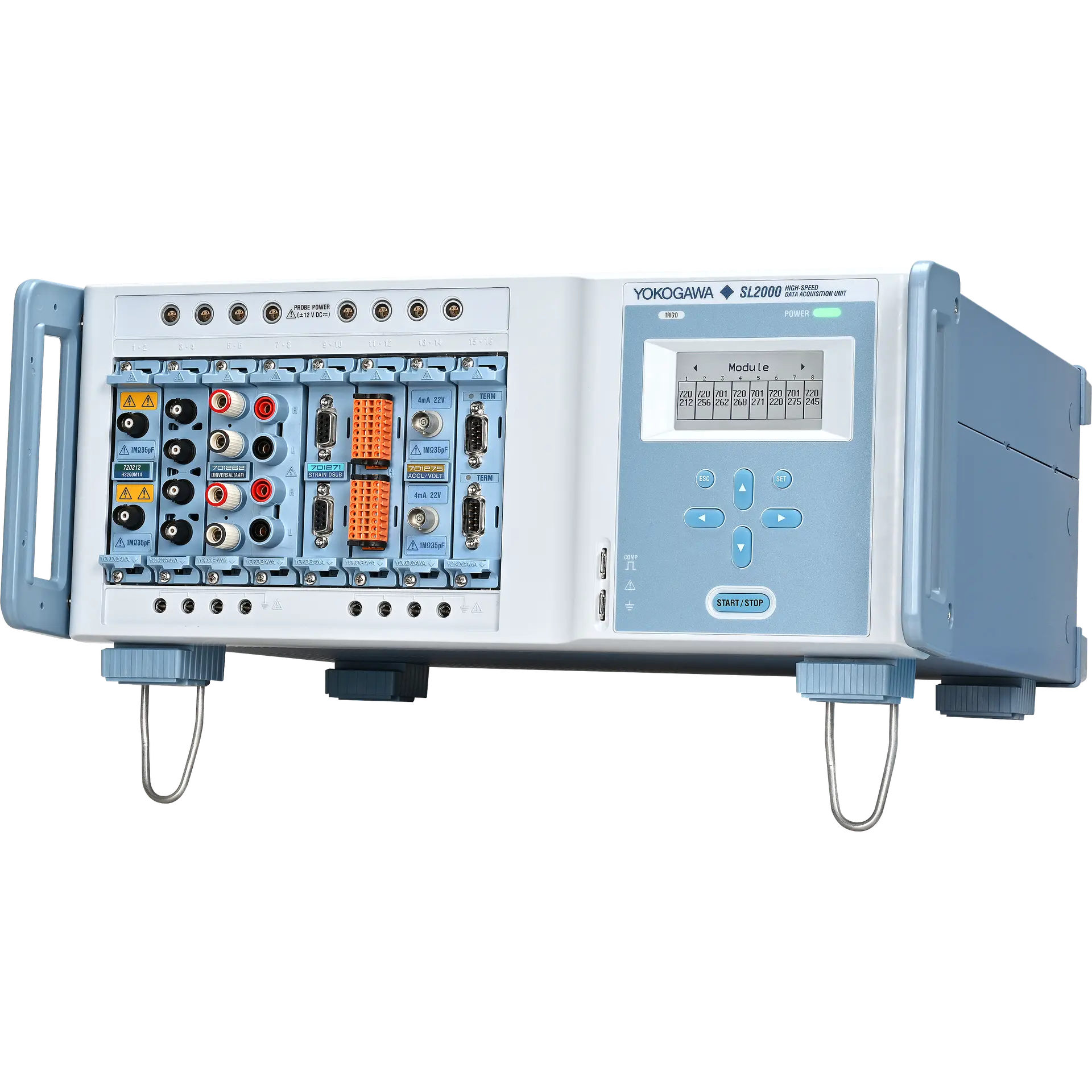

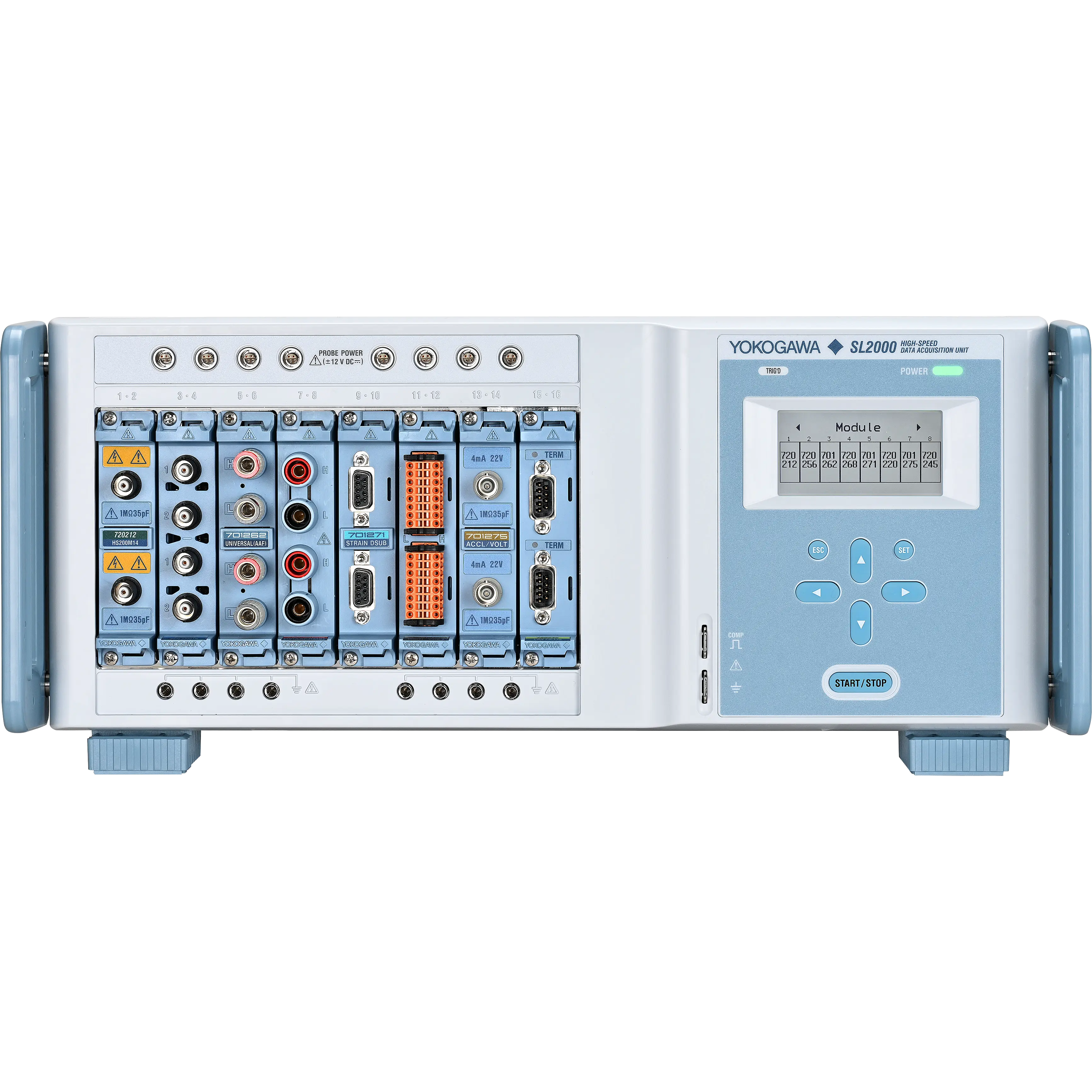

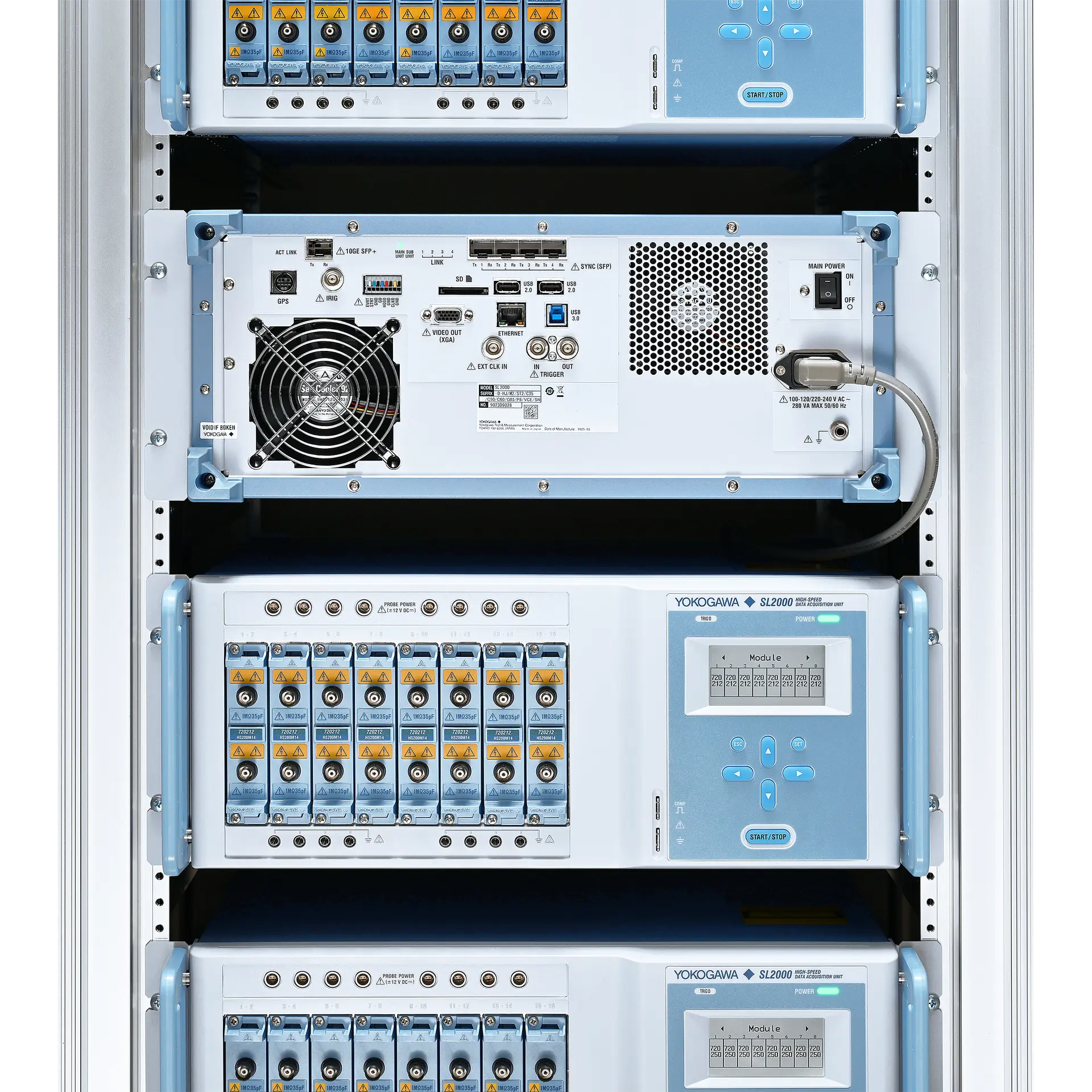

Yokogawa SL2000

Leistungsstarke, modulare Hochgeschwindigkeits-Datenerfassung für komplexe Anwendungen

Die Yokogawa SL2000 High Speed Data Acquisition Unit erfasst schnelle Signalverläufe mit hoher Präzision und flexibler Modularität. Ideal für Entwicklungs, Prüf und Analyseaufgaben in Leistungselektronik, Automotive sowie industrieller Hochgeschwindigkeits Messtechnik und Forschung.

Technische Highlights

bis 200 MS/s, bis 32 analoge oder 128 digitale Kanäle
12/14/16‑Bit Auflösung, bis 8 GPoints Speicher
20+ steckbare Eingangs‑Module

User Highlights

✓ Echtzeit‑Analyse direkt im Gerät
✓ Maximale Flexibilität
✓ Industrie‑taugliche Messqualität

Auf Anfrage

Anwendungsgebiete:

Elektrotechnik und Elektronik
Energietechnik
Prüfstände und Testsysteme
Forschung und Entwicklung
Industrie und Maschinenbau

Die Yokogawa SL2000 High Speed Data Acquisition Unit ist ein leistungsstarkes modulbasiertes Datenerfassungssystem für hochdynamische Messaufgaben in Forschung, Entwicklung und industrieller Analyse. Das System kombiniert die Funktionen eines klassischen Datenrecorders mit den Möglichkeiten eines hochauflösenden Oszilloskops und ermöglicht dadurch die präzise Erfassung schneller Signalverläufe über lange Zeiträume.

Dank seines flexiblen modularen Aufbaus kann die Yokogawa SL2000 exakt an unterschiedliche Messanforderungen angepasst werden. Anwender profitieren von einer breiten Auswahl an Eingangsmodule für Spannung, Strom, Sensoren, Frequenzen und physikalische Signale. Dies macht das System besonders interessant für anspruchsvolle Prüfstände und komplexe Entwicklungsumgebungen.

Die hohe Abtastrate und die präzise Signalverarbeitung ermöglichen die zuverlässige Analyse schneller transienter Ereignisse. Gerade in der Leistungselektronik, im Automotive Bereich oder bei elektrischen Antriebssystemen liefert die Yokogawa SL2000 reproduzierbare Messergebnisse mit hoher zeitlicher Auflösung. Gleichzeitig unterstützt das System eine langfristige Aufzeichnung grosser Datenmengen ohne Verlust wichtiger Signalereignisse.

Durch die intuitive Softwareumgebung lassen sich Messdaten effizient visualisieren, analysieren und dokumentieren. Die Integration in automatisierte Testsysteme erfolgt unkompliziert über standardisierte Schnittstellen und flexible Steuerungsmöglichkeiten.

Typische Einsatzbereiche:

• Leistungselektronik und Wechselrichtertests

• Automotive Entwicklung und E Mobilität

• Motoren und Antriebstechnik

• Hochgeschwindigkeits Datenerfassung

• Forschung, Labor und industrielle Prüffelder

Die Yokogawa SL2000 High Speed Data Acquisition Unit überzeugt durch hohe Flexibilität, präzise Messtechnik und skalierbare Systemarchitektur. Unternehmen erhalten eine professionelle Lösung für komplexe Messaufgaben mit hohen Anforderungen an Geschwindigkeit, Genauigkeit und Datensicherheit.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Produkttyp	Datenakquisitionssystem / ScopeCorder
Kanäle	modular bis 8 Kanäle (modellabhängig)
Abtastrate	bis 200 MS/s Abtastrate (modulabhängig)
Bandbreite	bis ca. 100 MHz Bandbreite (modulabhängig)
Speichertiefe	tiefe Speichertiefe bis mehrere 100 Mpts pro Kanal
Eingangsspannung	bis ±500 V Eingang (modulabhängig)
Triggerfunktionen	erweiterte Triggerfunktionen (Edge/Pulse/Logic/Serial)

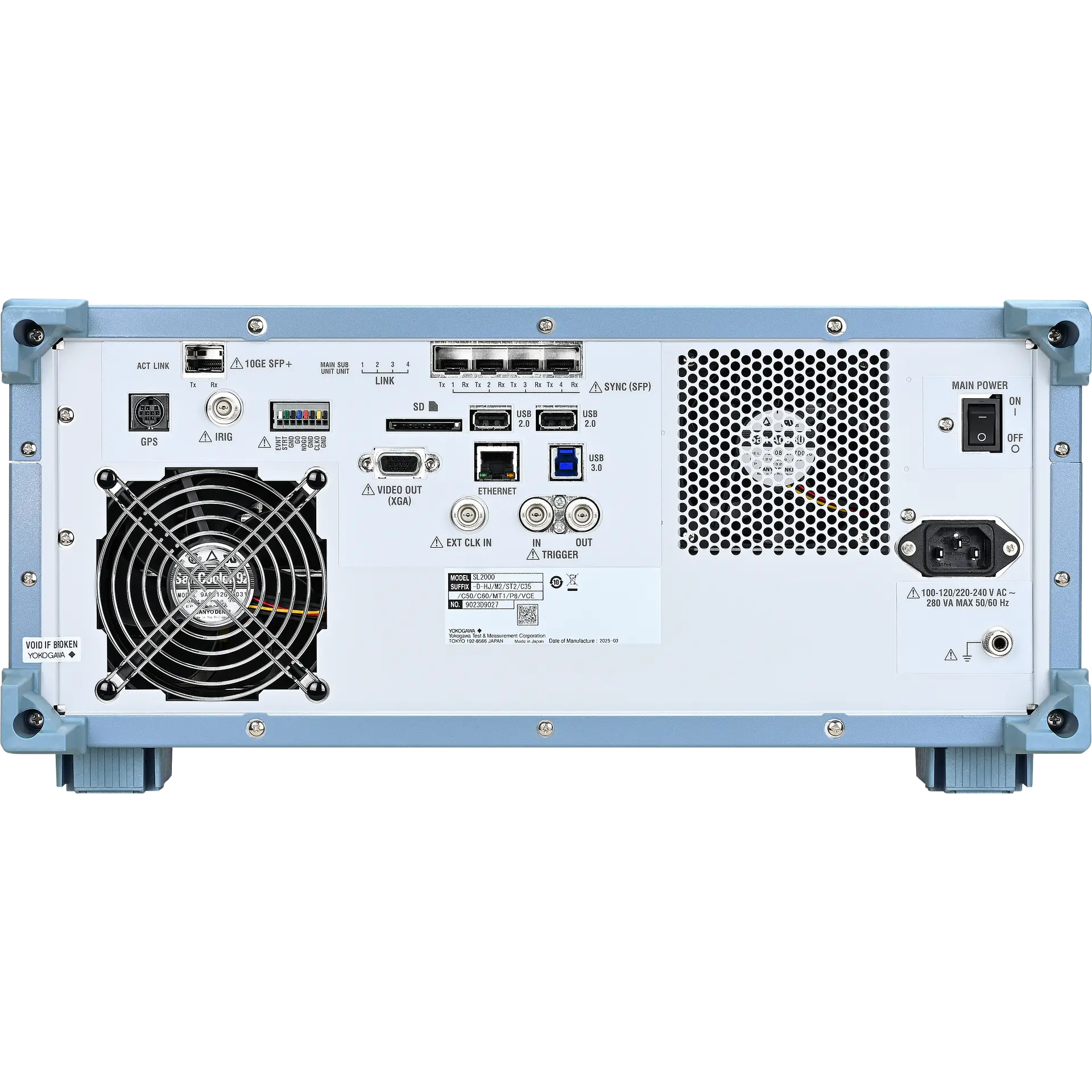

Schnittstellen	USB/LAN/SD-Karte/GPIB optional
Erweiterbarkeit	modulare Erweiterung mit verschiedenen Eingangseinheiten (Spannung/Strom/Temperatur/Logik)
Anwendung	Langzeitmessung / Leistungselektronik / Automotive und F&E Testsysteme
