Teseq NSG 4070C1
Teseq NSG 4070C1, Prüfsystem für geleitete HF gem. IEC 61000-4-6, mit CDN und EM Zangen
Technische Highlights
- Integrierter Signalgenerator und Leistungsverstärker für 4 kHz bis 1 GHz
- Normabdeckung: IEC/EN 61000‑4‑6, IEC/EN 61000‑4‑3, IEC/EN 61000‑4‑20, IEC 62132, ISO 11452‑4, MIL‑STD‑461 CS114
- 3 Powermeter‑Eingänge, 5.7″ TFT‑Display
User Highlights
- ✓ Eine Plattform für RF‑Immunität
- ✓ Hohe Effizienz im Labor
- ✓ Zukunftssicher: Erweiterbar mit externen Verstärkern und Antennen
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Industrieelektronik / Maschinenbau

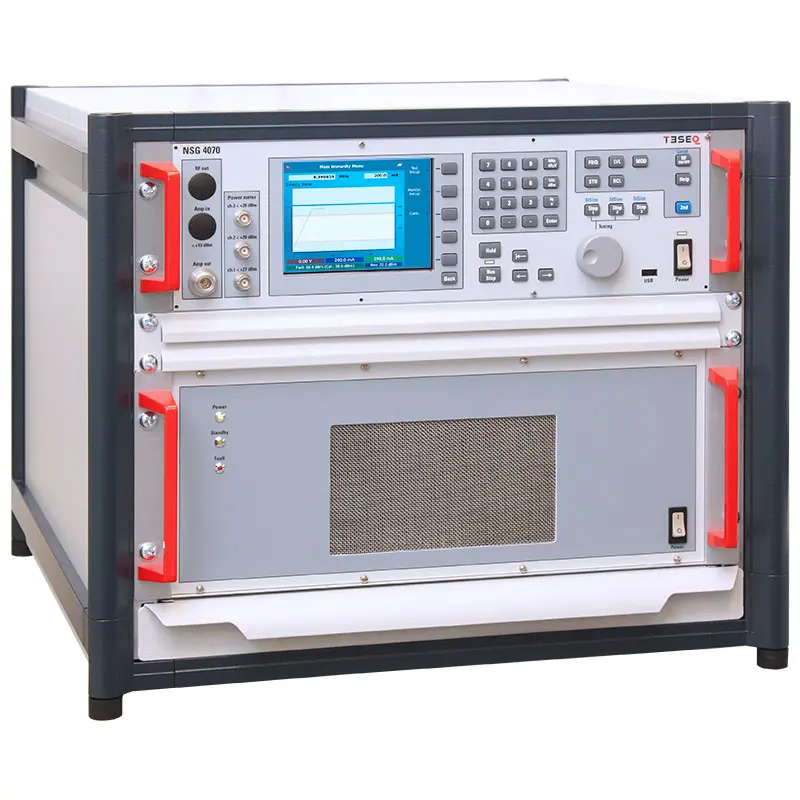

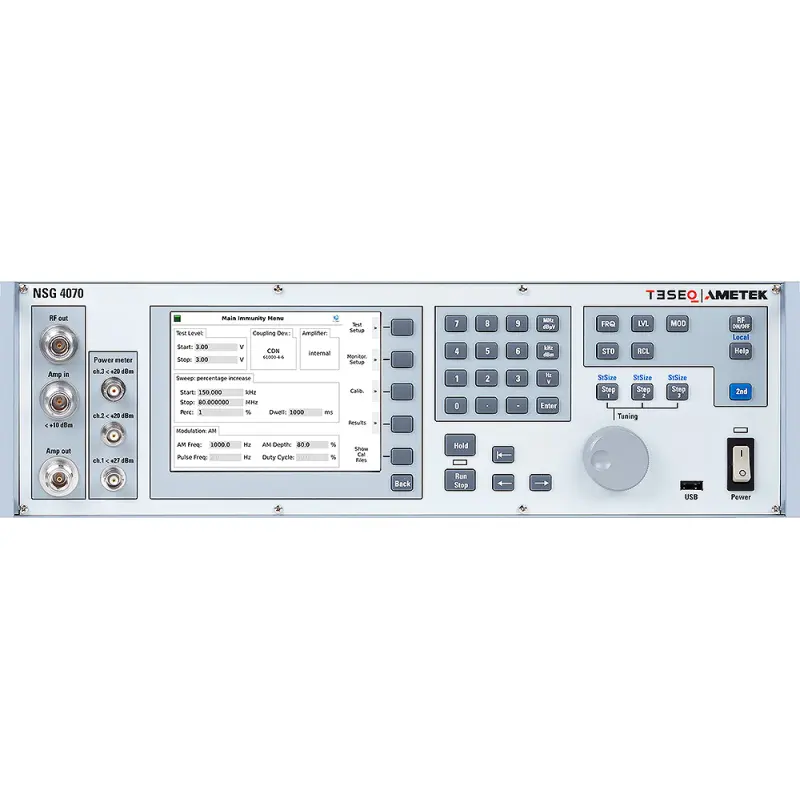

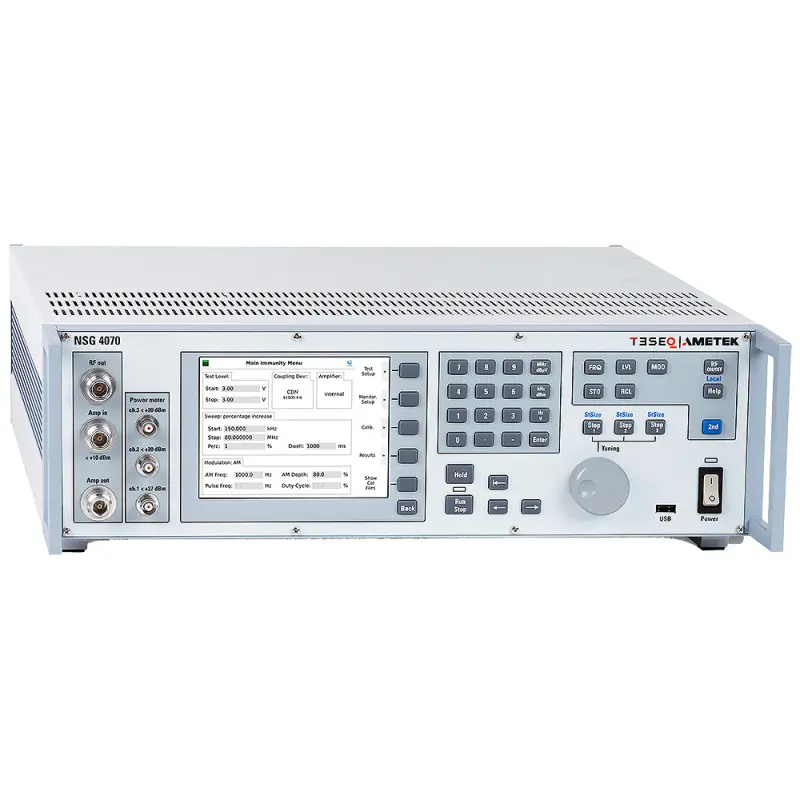

Der Teseq NSG 4070C1 HF Generator ist eine kompakte und leistungsfähige Lösung für leitungsgebundene EMV Störfestigkeitsprüfungen im Frequenzbereich von 4 kHz bis 1 GHz. Er richtet sich an Anwender, die eine zuverlässige und normkonforme Signalquelle für ihre Prüfaufgaben benötigen.
Das Gerät ermöglicht die präzise Erzeugung von HF Störsignalen gemäss internationalen EMV Normen. Damit lassen sich elektronische Komponenten und Systeme gezielt auf ihre Störfestigkeit testen. Die stabile Signalqualität sorgt dafür, dass Messergebnisse reproduzierbar und belastbar bleiben.

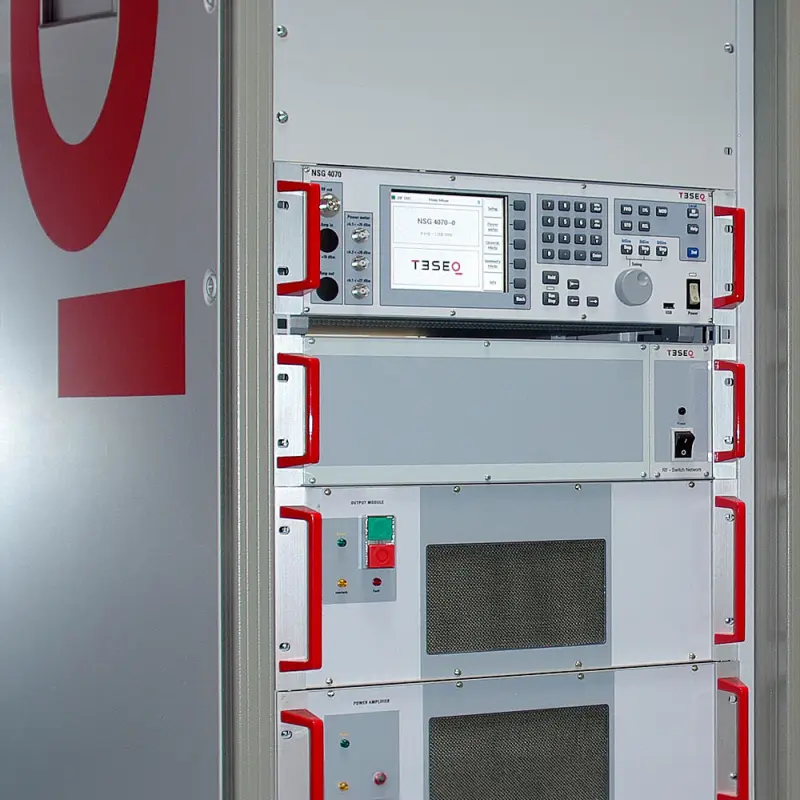

Dank seiner kompakten Bauweise lässt sich der Teseq NSG 4070C1 flexibel in bestehende Testumgebungen integrieren. Er kann problemlos mit Koppelnetzwerken und Verstärkern kombiniert werden und fügt sich ideal in automatisierte Prüfsysteme ein. Dies erhöht die Effizienz im Laborbetrieb erheblich.
Die Bedienung ist klar strukturiert und auf den praktischen Einsatz ausgelegt. Anwender können Prüfparameter schnell konfigurieren und Testabläufe effizient steuern. Dies reduziert die Einarbeitungszeit und steigert die Produktivität.
Typische Einsatzbereiche umfassen:
- EMV Störfestigkeitsprüfungen in der Produktentwicklung
- Validierung elektronischer Baugruppen und Geräte
- Normkonforme Tests in Prüflaboren
- Forschungsanwendungen im Bereich elektromagnetischer Verträglichkeit
Der Teseq NSG 4070C1 HF Generator bietet eine optimale Balance zwischen Leistung, Flexibilität und Bedienkomfort. Er ist ideal geeignet für Unternehmen und Prüflabore, die zuverlässige Ergebnisse bei gleichzeitig hoher Effizienz erzielen wollen.
Durch seine präzise Signaltechnik und einfache Integration stellt er eine wirtschaftliche Lösung für professionelle EMV Anwendungen dar.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Frequenzbereich | 4 kHz – 1 GHz |
| Gerätekonzept | Signalgenerator mit integriertem Verstärker / Leistungsmesser / Koppler |
| Normen | IEC/EN 61000-4-6 / IEC/EN 61000-4-3 / IEC/EN 61000-4-20 / ISO 11452-4 / MIL-STD-461 |
| Ausgangsleistung | bis ca. 35 W / 45 W / 60 W / 80 W / 110 W (modellabhängig) |
| Ausgangspegel | -60 dBm bis +10 dBm |
| Modulation | AM / Pulsmodulation 0–100% / 1 Hz – 50 kHz |
| Auflösung | 1 Hz |
| Impedanz | 50 Ohm |

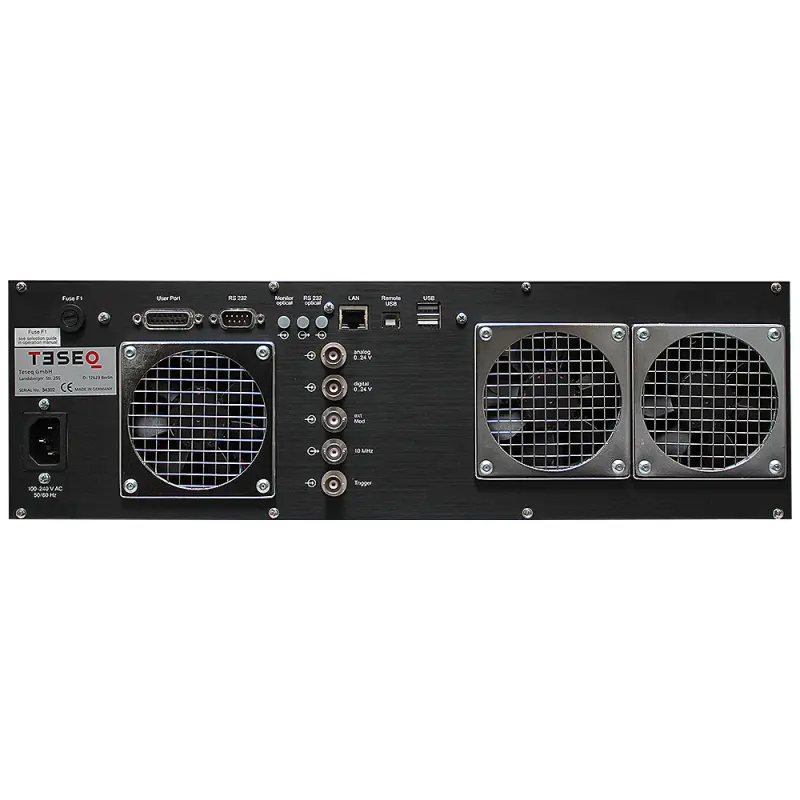

| Schnittstellen | USB / RS232 / LAN / optisch |
| Anzeige | 5.7" Farbdisplay |
