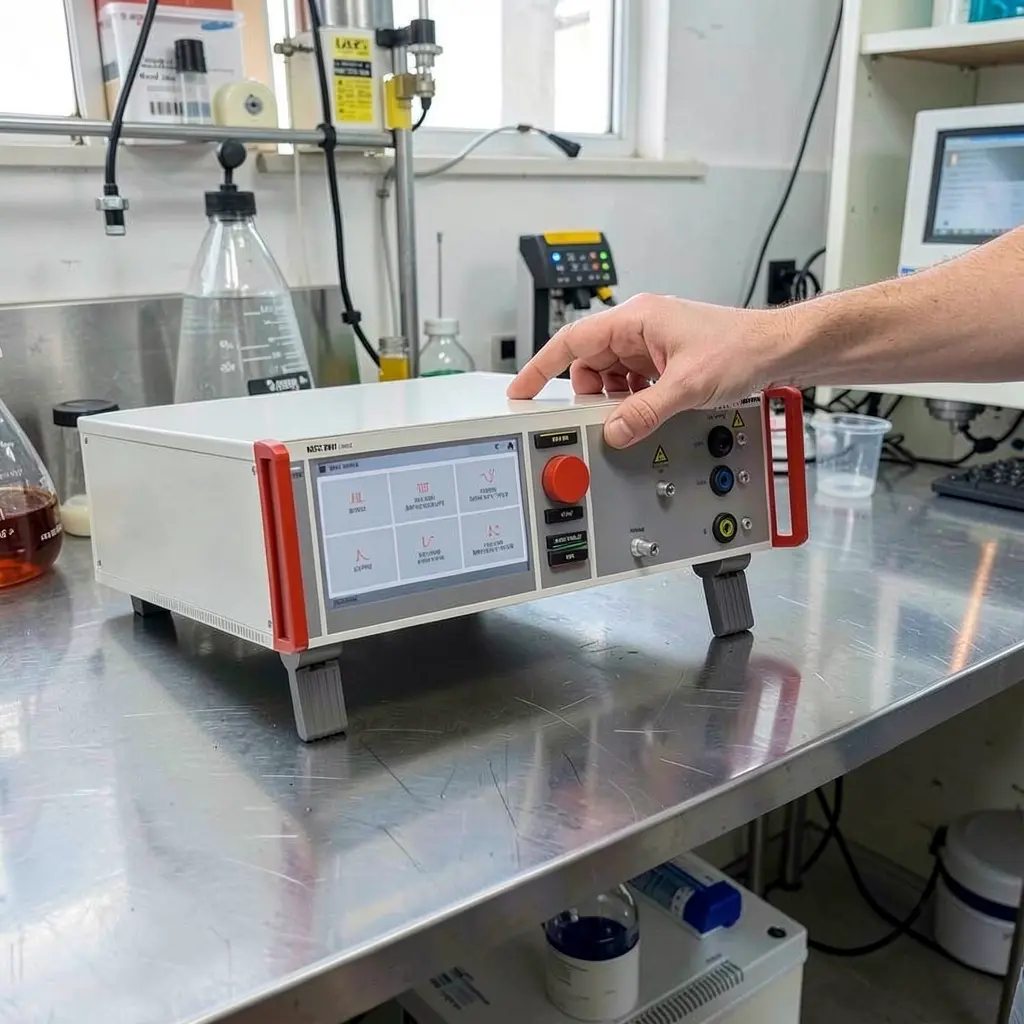

Teseq NSG 3040A

Modularer Kompaktgenerator bis 4.8 kV für Burst, Surge, Power Fail mit Normenbibliothek

Die Teseq NSG 3040A Serie bietet kompakte EMV Prüfungen für EFT, Surge und Powerfail bis 4.8 kV. Sie ermöglicht normkonforme Tests, einfache Bedienung und reproduzierbare Ergebnisse in vielseitigen Anwendungen.

Technische Highlights

Surge, EFT/Burst und Power Quality Tests in einem Gerät gemäss aktuellen IEC/EN‑Normen
Surge bis 4.8 kV, EFT/Burst bis 4.8 kV / 1 MHz, PQT bis 16 A / 300 V AC & DC
Parameteränderung während laufendem Test, Ethernet / PC‑Steuerung

User Highlights

✓ One‑Box‑Lösung
✓ Zeitsparend im Labor
✓ Modular erweiterbar

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Industrieelektronik / Maschinenbau

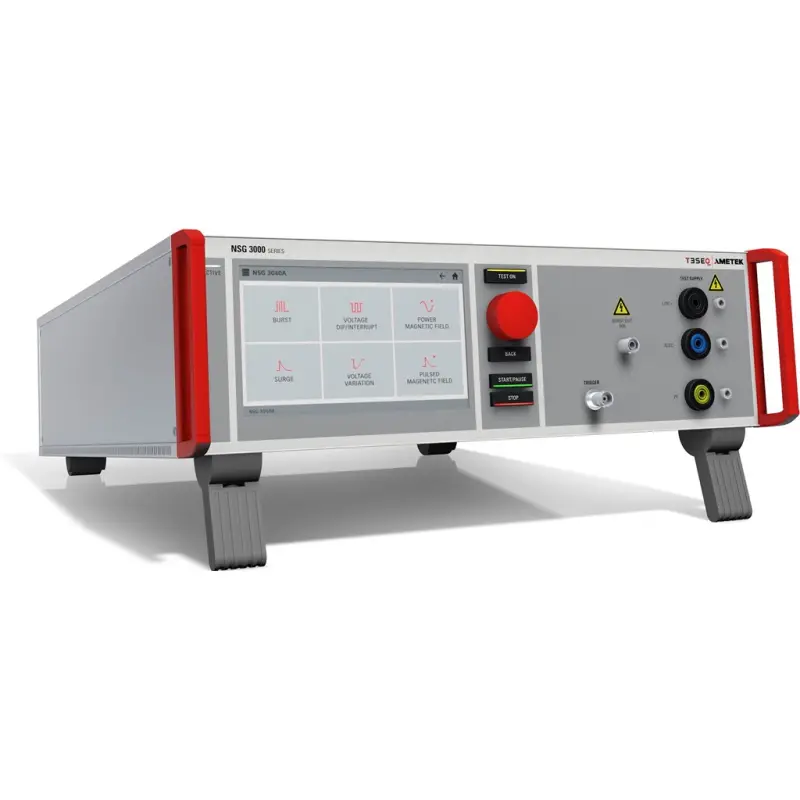

Die Teseq NSG 3040A Serie ist ein kompakter Multifunktionsgenerator für EMV Prüfungen im Bereich der leitungsgebundenen Immunität. Sie kombiniert mehrere Prüfmethoden in einem Gerät und ermöglicht EFT Burst, Surge und Powerfail Tests bis zu einer maximalen Spannung von 4.8 kV.

Das System wurde für eine einfache und effiziente Anwendung entwickelt. Es unterstützt gängige internationale Normen und ermöglicht eine präzise Einstellung von Prüfparametern. Dadurch können unterschiedliche Störszenarien realitätsnah simuliert und zuverlässig bewertet werden.

Ein zentraler Vorteil der NSG 3040A Serie ist die Integration mehrerer Prüfverfahren. Dies reduziert den Bedarf an separaten Geräten und vereinfacht den Prüfaufbau erheblich. Gleichzeitig wird eine hohe Wiederholgenauigkeit gewährleistet, die für valide Ergebnisse entscheidend ist.

Typische Anwendungsbereiche sind:

• EFT Burst und Surge Prüfungen

• Simulation von Versorgungsausfällen

• Entwicklungsbegleitende Pre Compliance Tests

• Qualitätssicherung elektronischer Systeme

Die kompakte Bauform ermöglicht eine einfache Integration in bestehende Labore. Auch bei begrenztem Platzangebot kann das System effizient eingesetzt werden.

Die intuitive Bedienoberfläche erleichtert die Erstellung von Prüfsequenzen und sorgt für eine schnelle Inbetriebnahme. Automatisierte Abläufe steigern die Effizienz und reduzieren manuelle Eingriffe.

Die Teseq NSG 3040A Serie bietet eine zuverlässige und wirtschaftliche Lösung für vielseitige EMV Prüfungen. Sie unterstützt Unternehmen dabei, ihre Produkte normgerecht zu testen und Entwicklungsprozesse zu optimieren.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Prüffunktionen	EFT/Burst / Surge / PQT / Ringwave
Burstspannung	0.1 – 4.8 kV
Surge-Spannung	0.1 – 4.8 kV
Wellenformen	5/50 ns (EFT) / 1.2/50 µs – 8/20 µs (Surge)
Pulsfrequenz	100 Hz – 1 MHz
Polarität	positiv / negativ / alternierend
Normen	IEC/EN 61000-4-4 / -4-5 / -4-11 / -4-29 u.a.
Kopplung	Leitung‑zu‑Leitung / Leitung‑zu‑Erde
Versorgungsspannung	85 – 265 VAC
Schnittstelle	Ethernet (PC-Steuerung)
