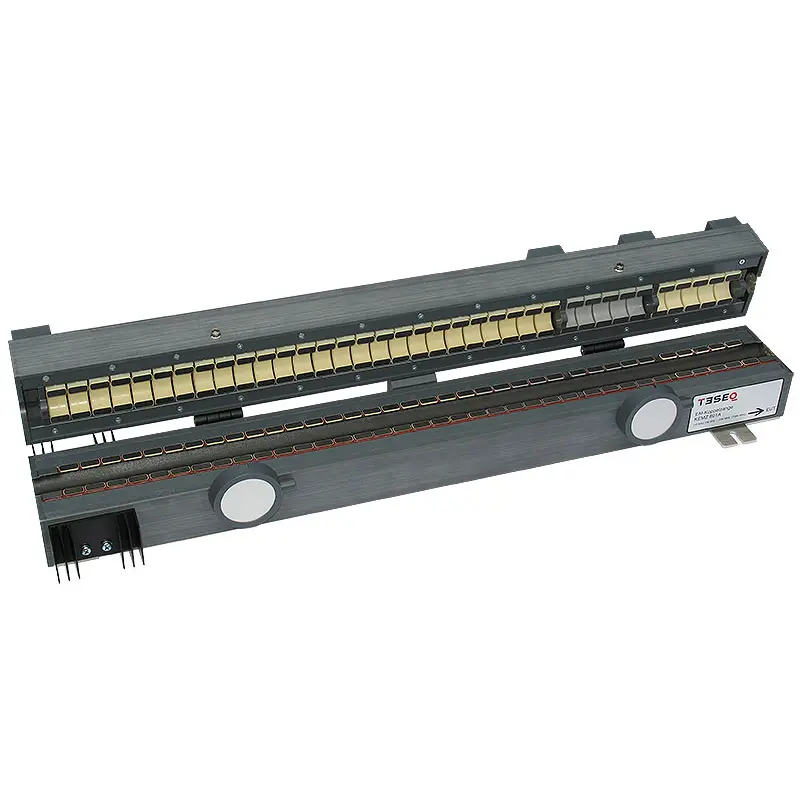

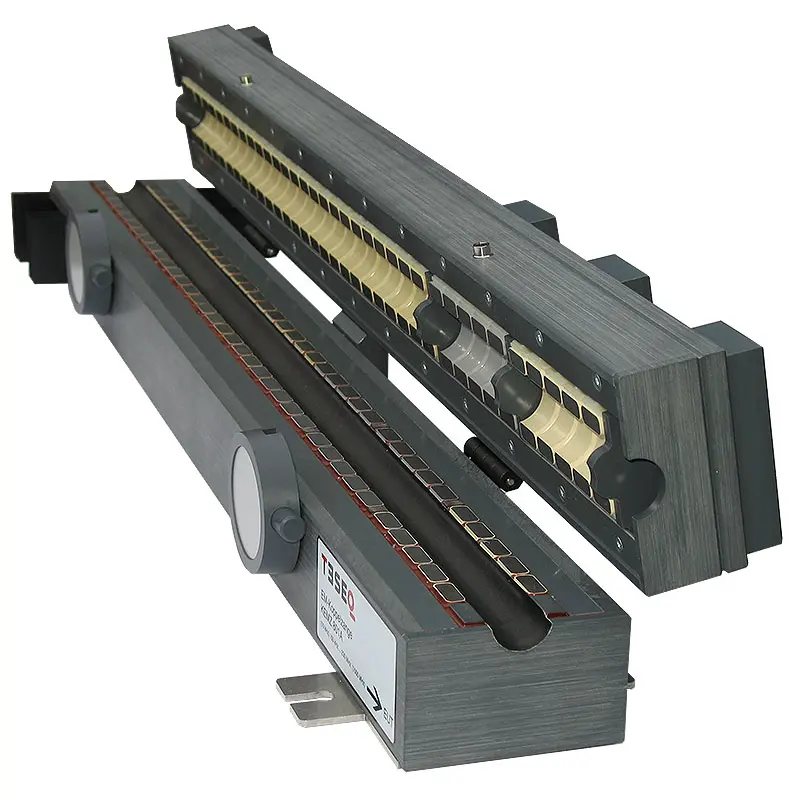

Teseq KEMZ 801 EM Clamp

EM Clamp für Prüfungen nach IEC 61000-4-6 für Kabel für die kein CDN existiert

Die Teseq KEMZ 801 EM Clamp ermöglicht schnelle, normkonforme EMV-Störfestigkeitstests von Leitungen. Sie koppelt Störsignale effizient ein und sorgt für reproduzierbare Ergebnisse bei minimalem Prüfaufwand in NF und HF Anwendungen.

Technische Highlights

EM‐Clamp nach IEC/EN 61000‐4‐6
10 kHz – 1000 MHz, 50 Ω
Hohe Einkoppelleistung: Bis 100 W

User Highlights

✓ Wenn CDN nicht möglich ist: Flexibler Einsatz
✓ Normgerechte Reproduzierbarkeit
✓ Robuste Laborlösung

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Industrieelektronik / Maschinenbau

Die Teseq KEMZ 801 EM Clamp ist eine bewährte Lösung für Prüfungen der leitungsgebundenen Störfestigkeit im Niederfrequenz und Hochfrequenzbereich. Sie ermöglicht die Einkopplung elektromagnetischer Störungen direkt auf Kabel und Leitungen, ohne dass eine aufwendige Kontaktierung erforderlich ist.

Das Funktionsprinzip basiert auf einer kapazitiven und induktiven Kopplung, durch die Störsignale effizient auf die zu prüfenden Leitungen übertragen werden. Dies ermöglicht realitätsnahe Prüfbedingungen und unterstützt normkonforme Tests gemäss gängigen EMV Standards.

Ein wesentlicher Vorteil der Teseq KEMZ 801 EM Clamp ist die einfache und schnelle Anwendung. Leitungen können ohne Unterbrechung des Systems getestet werden. Dadurch lassen sich Prüfzeiten deutlich reduzieren und flexible Testabläufe realisieren.

Die Clamp bietet eine hohe Reproduzierbarkeit und gewährleistet stabile Prüfbedingungen. Dies ist entscheidend für die Vergleichbarkeit von Messergebnissen und die Validierung von Produkten unter standardisierten Bedingungen.

Typische Anwendungsbereiche sind:

• EMV Störfestigkeitstests nach internationalen Normen

• Prüfung von Kabeln und Leitungen ohne direkten Kontakt

• Pre Compliance Tests in der Entwicklung

• Qualitätssicherung elektronischer Systeme

Die robuste Konstruktion sorgt für eine lange Lebensdauer auch bei intensiver Nutzung im Labor. Gleichzeitig ermöglicht die kompakte Bauweise eine einfache Integration in bestehende Prüfaufbauten.

Die Teseq KEMZ 801 EM Clamp ist eine effiziente Lösung für schnelle und präzise EMV Prüfungen. Sie unterstützt Unternehmen dabei, leitungsgebundene Störungen zuverlässig zu analysieren und Produkte normgerecht zu validieren.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	10 kHz – 1000 MHz
Norm	IEC/EN 61000-4-6
Kopplungsprinzip	induktiv / kapazitiv
Impedanz	50 Ohm
Max. Eingangsleistung	100 W (0.01–100 MHz) / 100 W (100–230 MHz kurzzeitig) / 50 W (230–1000 MHz)
Anschluss	N‑Typ (female)
Korrekturfaktor	±4 dB (typisch im Bereich 0.15–300 MHz)
max. Kabeldurchmesser	max. 20 mm
Abmessungen	ca. 647 x 130 x 105 mm
Gewicht	ca. 7 kg
