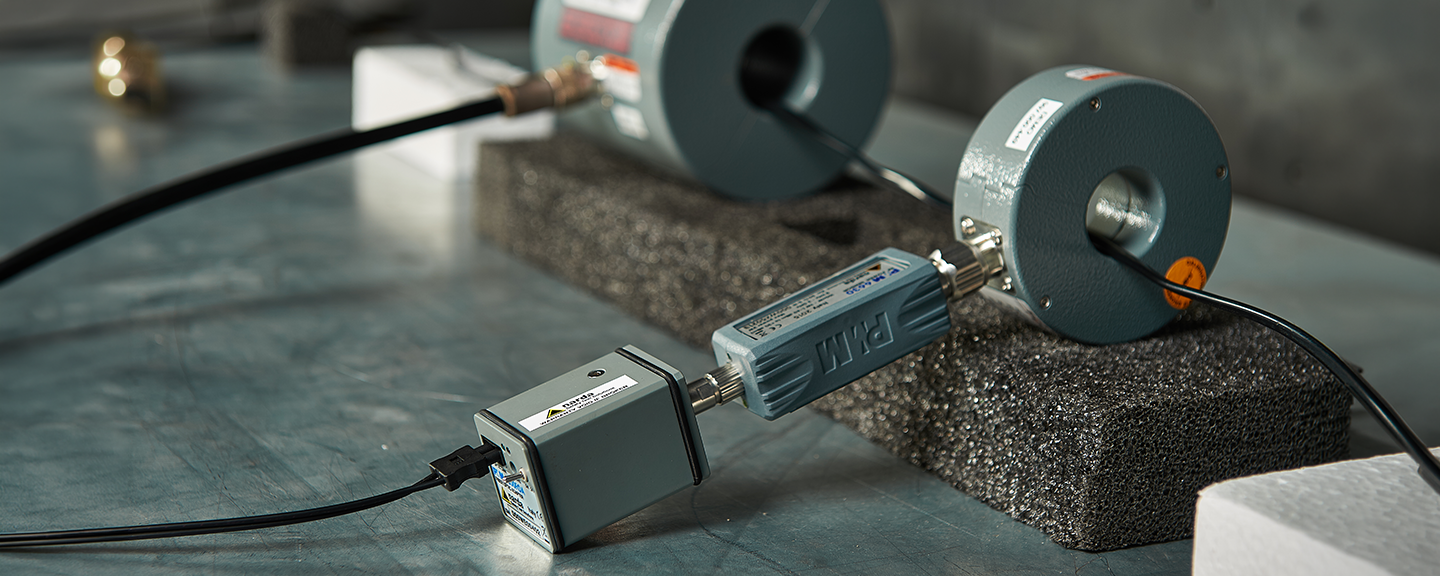

Teseq CDN

Koppel und Entkoppelnetzwerke

Das Teseq CDN ermöglicht präzise Koppelung von HF Störsignalen in Kabel und Leitungen und ist unverzichtbar für normgerechte EMV Störfestigkeitsprüfungen mit reproduzierbaren Ergebnissen in anspruchsvollen Testumgebungen.

Technische Highlights

Exakte Umsetzung der IEC/EN‐CDN‐Designs
CDNs für Versorgung, Signal, Daten, Telekom, Koax, USB, Multimedia und hohe Ströme/Spannungen
Ausgelegt für EM TEST / Teseq Generatoren

User Highlights

✓ Saubere Messergebnisse
✓ Passgenau für den Anwendungsfall
✓ Langlebig & sicher

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Industrieelektronik / Maschinenbau

Das Teseq CDN ist ein zentrales Element für leitungsgebundene EMV Störfestigkeitsprüfungen. Es dient als Koppelnetzwerk zur definierten Einspeisung von Hochfrequenz Störsignalen in Leitungen und Kabel und ermöglicht dadurch normkonforme und reproduzierbare Testbedingungen.

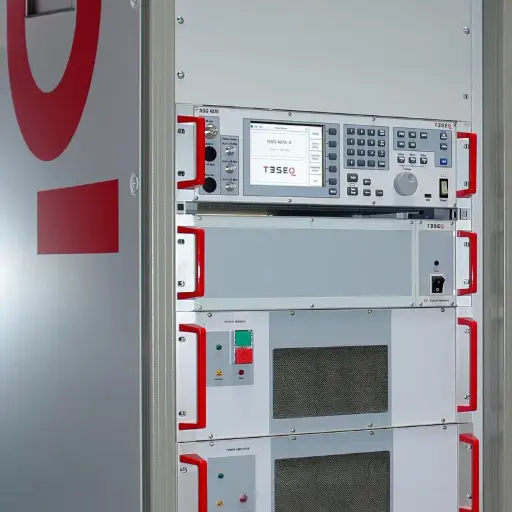

In Kombination mit HF Generatoren wie den Teseq NSG Serien gewährleistet das Teseq CDN eine präzise Signalübertragung auf das Prüfling System. Die definierte Impedanz und die kontrollierte Einkopplung stellen sicher, dass die Prüfungen den Anforderungen internationaler Normen entsprechen.

Das System ist in verschiedenen Varianten verfügbar, um unterschiedliche Anwendungen und Leitungsarten abzudecken. Dadurch lässt sich für jede Prüfaufgabe die passende Lösung konfigurieren. Die mechanische und elektrische Auslegung sorgt für stabile Messergebnisse auch bei anspruchsvollen Testszenarien.

Die Integration in bestehende EMV Prüfplätze ist unkompliziert. Das Teseq CDN kann flexibel mit Generatoren, Verstärkern und Messsystemen kombiniert werden. Dies ermöglicht effiziente Testabläufe und unterstützt automatisierte Prüfprozesse.

Typische Anwendungsbereiche sind:

Leitungsgebundene EMV Störfestigkeitsprüfungen nach IEC Normen
Prüfung von Datenleitungen, Stromkabeln und Signalverbindungen
Validierung von Geräten in Industrie und Automotive
Forschung und Entwicklung im Bereich elektromagnetischer Verträglichkeit

Das Teseq CDN zeichnet sich durch hohe Zuverlässigkeit und präzise Signalführung aus. Anwender profitieren von klar definierten Testbedingungen und einer hohen Reproduzierbarkeit der Ergebnisse.

Damit ist das Teseq CDN ein unverzichtbares Werkzeug für professionelle EMV Prüfumgebungen, in denen Genauigkeit und Normkonformität im Mittelpunkt stehen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	10 kHz – 230 MHz (modellabhängig)
Norm	IEC/EN 61000-4-6 / CISPR 22 / IEC 60601-1-2
Common Mode Impedanz	150 Ohm (typisch)
Kopplungsprinzip	Einkopplung von HF-Störsignalen auf Leitungen
Decoupling Dämpfung	>40 dB – >60 dB (frequenzabhängig)
Spannungsbereich	bis ca. 100 V – 1000 V AC/DC (modellabhängig)
Strombereich	bis ca. 0.25 A – 32 A / bis 100 A (modellabhängig)
Anzahl Leitungen	1 – 25 Leitungen (je nach CDN Typ)
Anschluss EUT/AE	z.B. 4 mm Sicherheitsbuchsen / D-Sub / RJ45 / XLR
RF Anschluss	BNC 50 Ohm
