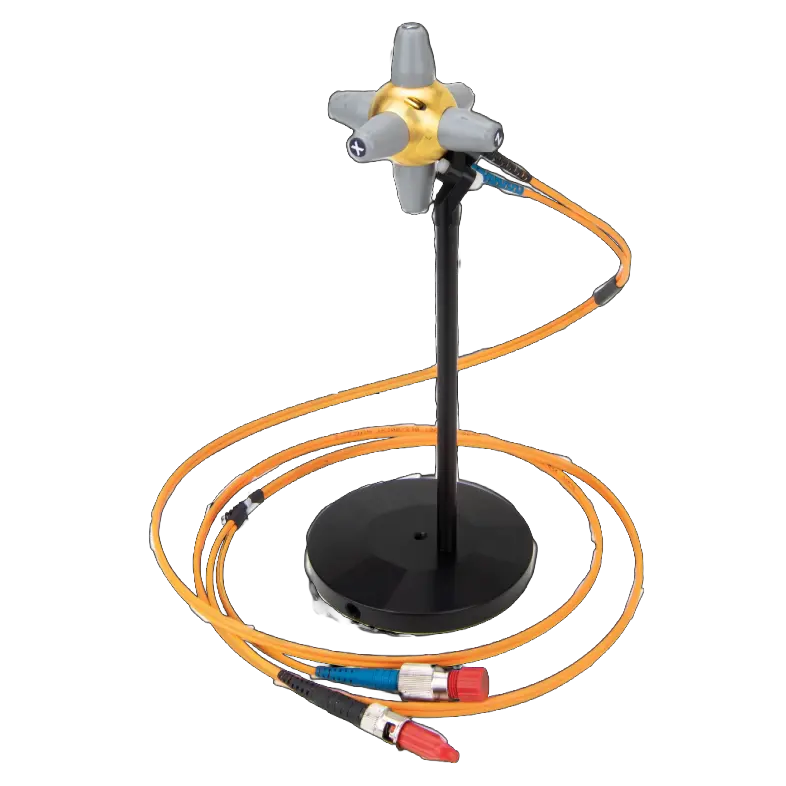

Raditeq RadiSense Series

E-field Probes

Die Raditeq RadiSense Serie liefert hochpräzise elektrische Feldmessungen für professionelle EMC Prüfungen. Laserbetriebene Sonden, hervorragende Isotropie und hohe Messgeschwindigkeit ermöglichen zuverlässige Ergebnisse in Anechoic Chambers, GTEM Zellen und anspruchsvollen HF Testumgebungen.

Technische Highlights

Laserbetriebene E‑Feld‑Sonden
9 kHz bis 40 GHz
Kugel- bzw. Mehrantennendesign

User Highlights

✓ Maximale Messgenauigkeit
✓ Keine Betriebsunterbrüche
✓ Nahtlos automatisierbar

Auf Anfrage

Anwendungsgebiete:

Telekommunikation
Militär- und Sicherheitstechnik
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Die Raditeq RadiSense Serie umfasst professionelle elektrische Feldsonden für präzise EMC und HF Messungen. Die Sonden wurden speziell für den Einsatz in Anechoic Chambers, GTEM Zellen sowie automatisierten EMC Prüfsystemen entwickelt und ermöglichen hochgenaue Feldstärkemessungen innerhalb anspruchsvoller Testumgebungen.

Ein zentraler Vorteil der RadiSense Serie ist die innovative laserbasierte Energieversorgung. Im Gegensatz zu batteriebetriebenen Sonden arbeitet die RadiSense Technologie vollständig batteriefrei. Dadurch entfallen Probleme wie Batterieentladung oder Beeinflussung des Messfeldes durch galvanische Leitungen. Gleichzeitig ermöglicht die kompakte Bauweise eine deutlich höhere Messgenauigkeit und lange Dauertests ohne Unterbrechung.

Die RadiSense Modelle decken Frequenzbereiche von 9 kHz bis 60 GHz ab und unterstützen Feldstärken bis 1000 V/m beziehungsweise darüber hinaus. Dank optimierter isotroper Eigenschaften liefern die Sonden stabile und reproduzierbare Messwerte unabhängig von ihrer Position innerhalb des elektromagnetischen Feldes.

Typische Anwendungsbereiche der Raditeq RadiSense Serie sind:

• EMC Konformitätsprüfungen

• HF Feldstärkemessungen

• CE Prüfungen

• Automotive EMC Tests

• GTEM und Anechoic Chamber Anwendungen

• Pulsmodulierte Signalprüfungen

Besonders die RadiSense 10 Serie überzeugt durch ihre kompakte Bauweise und aussergewöhnliche Isotropie. Die integrierte Kalibrierdaten Speicherung vereinfacht zusätzlich die Handhabung und erhöht die Messgenauigkeit im täglichen Prüfbetrieb.

Die Feldsonden werden durch die Radimation Software vollständig unterstützt und lassen sich zudem in Drittanbieter Software integrieren. Dadurch profitieren Anwender von automatisierten Prüfabläufen sowie einer schnellen und effizienten Datenauswertung innerhalb moderner EMC Labore.

Mit ihrer hohen Messgeschwindigkeit, präzisen Feldanalyse und robusten Technologie bietet die Raditeq RadiSense Serie eine professionelle Lösung für zuverlässige elektrische Feldmessungen in Forschung, Entwicklung und EMC Prüftechnik.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	9 kHz – 40 GHz (modellabhängig)
Messbereich	0.1 V/m – 1000 V/m (modellabhängig)
Messgeschwindigkeit	100 Messungen/s / 1000 Messungen/s / bis 8’000’000 Samples/s
Isotropie	±0.5 dB (typisch bis 1 GHz) / bis ±4 dB (modellabhängig)
Frequenzantwort	±1 dB typisch (modellabhängig)
Messprinzip	isotrope E‑Feldmessung (3‑Achsen)
Sensortyp	laserbetriebene E‑Feldsonde
Dynamikbereich	bis 1000 V/m Messbereich (entspricht Dynamik)
Testpegel	bis 1000 V/m / bis 2000 V/m (Damage Level modellabhängig)

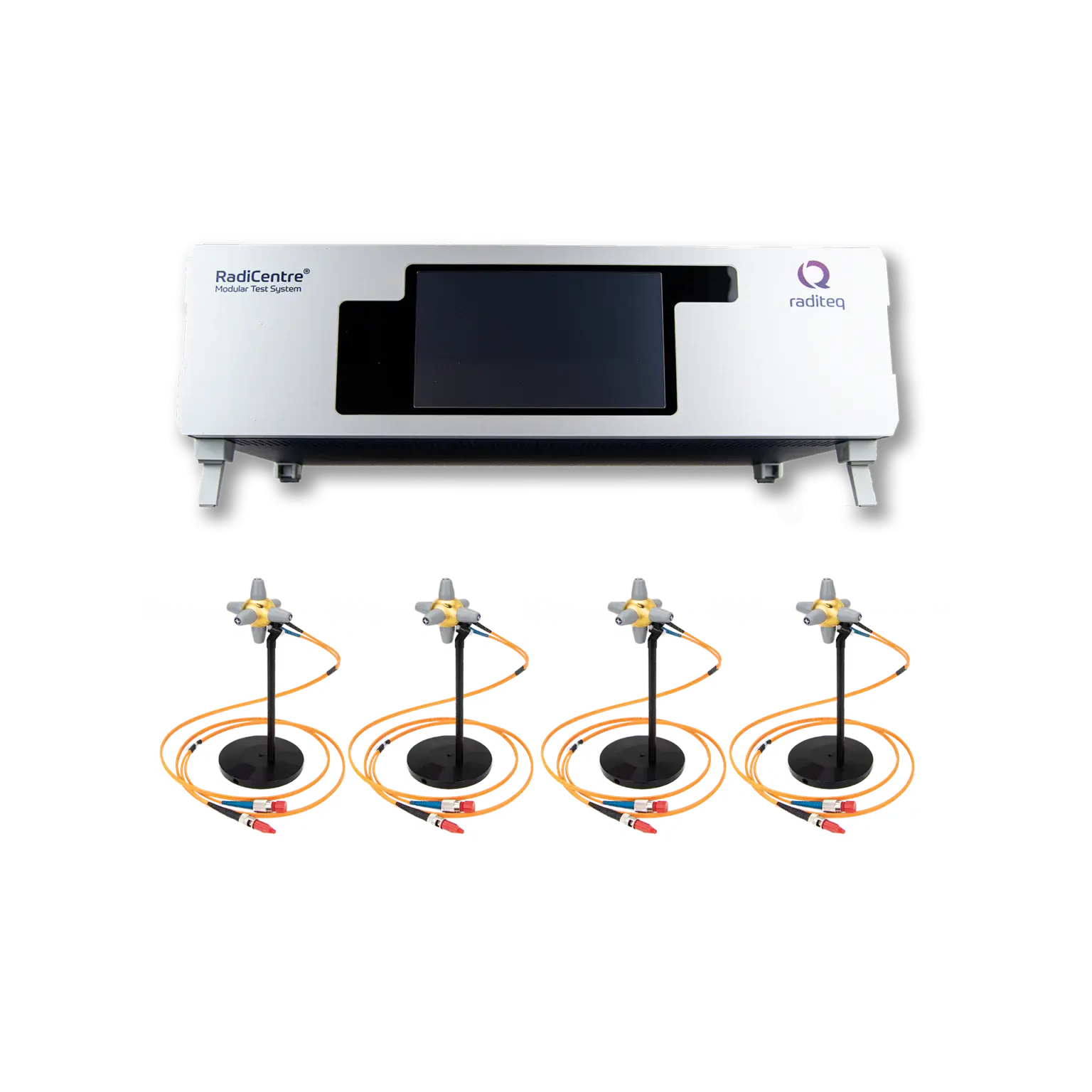

Schnittstelle	Glasfaser / RadiCentre Integration
