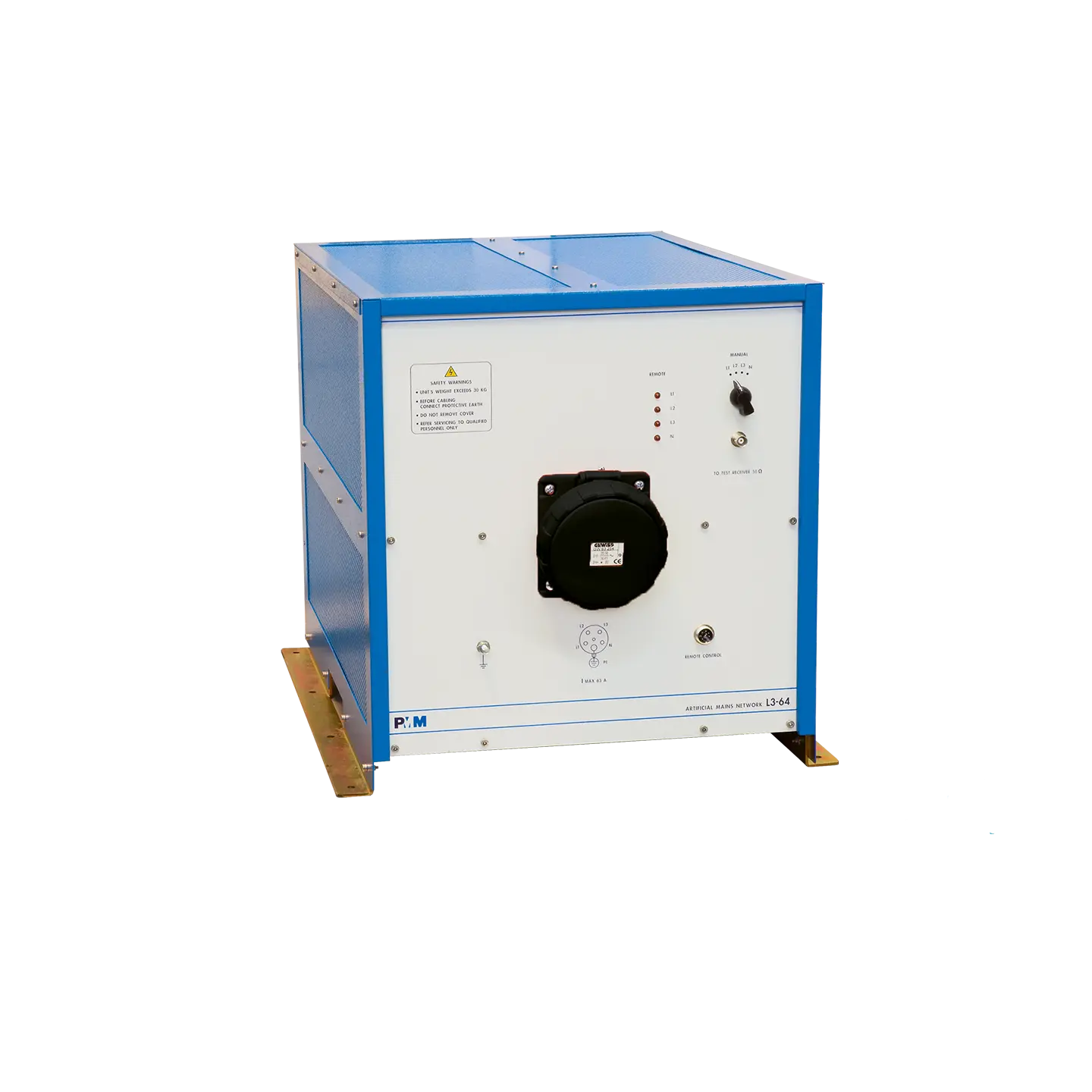

Narda PMM L3-64
3-Phasen LISN plus Nullleiter, 9 kHz - 30 MHz, 63A
Technische Highlights
- 9 kHz bis 30 MHz
- Bis 63 A
- Entspricht CISPR 16‐1‐2
User Highlights
- ✓ Zuverlässige Emissionsmessung
- ✓ Flexibel einsetzbar
- ✓ Variantenvielfalt
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Forschung und Universitäten
Die Narda PMM L3 64 ist eine Line Impedance Stabilisation Network Lösung zur Durchführung von EMV Prüfungen im Bereich leitungsgebundener Emission. Sie stellt eine definierte und stabile Impedanz sicher und bildet damit die Grundlage für normkonforme Messungen.
Bei EMV Tests ist es entscheidend, dass die elektrischen Bedingungen reproduzierbar sind. Die Narda PMM L3 64 trennt das Prüfsystem zuverlässig vom Versorgungsnetz und gewährleistet eine kontrollierte Umgebung für die Messung von Störspannungen. Dadurch können Messergebnisse präzise bewertet und mit Normanforderungen abgeglichen werden.
Das Gerät zeichnet sich durch stabile elektrische Eigenschaften und eine robuste Konstruktion aus. Es ist für den Einsatz in anspruchsvollen Prüf- und Laborumgebungen konzipiert und ermöglicht zuverlässige Ergebnisse über lange Zeiträume.
Die Integration in bestehende Messaufbauten erfolgt unkompliziert. Die LISN lässt sich nahtlos mit EMV Messempfängern und Analysegeräten kombinieren und unterstützt effiziente Prüfabläufe.
Typische Anwendungsbereiche:
• Messung leitungsgebundener Emissionen
• EMV Normprüfungen
• Entwicklung elektrischer Geräte
• Qualitätssicherung
Die Narda PMM L3 64 bietet eine verlässliche Basis für präzise EMV Messungen. Sie unterstützt Prüfingenieure dabei, Störaussendungen sicher zu bewerten und Produkte normgerecht zu entwickeln.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | 3‑Phasen‑LISN (inkl. Neutralleiter) für leitungsgebundene EMV‑Messungen |
| Frequenzbereich | 9 kHz bis 30 MHz |
| Normen | CISPR 16‑1‑2 / VDE 0876 / FCC Part 15 / MIL‑STD‑461F |
| Leitungsimpedanz | 50 Ω |
| Strom | bis 63 A |
| Spannung | ca. 230–400 Vac / bis ~565 Vdc (Option bis 690 Vac) |
| Netzfrequenz | DC bis 60 Hz |
| Ersatzschaltbild | 50 Ω // (5 Ω + 50 µH) mit 250 µH Drossel |
| Anschluss | BNC‑RF‑Ausgang + 63A‑Industrie‑Anschluss |
| Bauform | 3‑Phasen‑Kompaktgerät / ca. 50 kg |
