Narda PMM L3-500
3-Phasen LISN
Technische Highlights
- 9 kHz bis 30 MHz
- 300 A kontinuierlich, 500 A kurzzeitig
- Entspricht CISPR 16‐1‐2
User Highlights
- ✓ Messungen bei Extremströmen
- ✓ Hohe Wiederholgenauigkeit
- ✓ Laboroptimiert
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Forschung und Universitäten

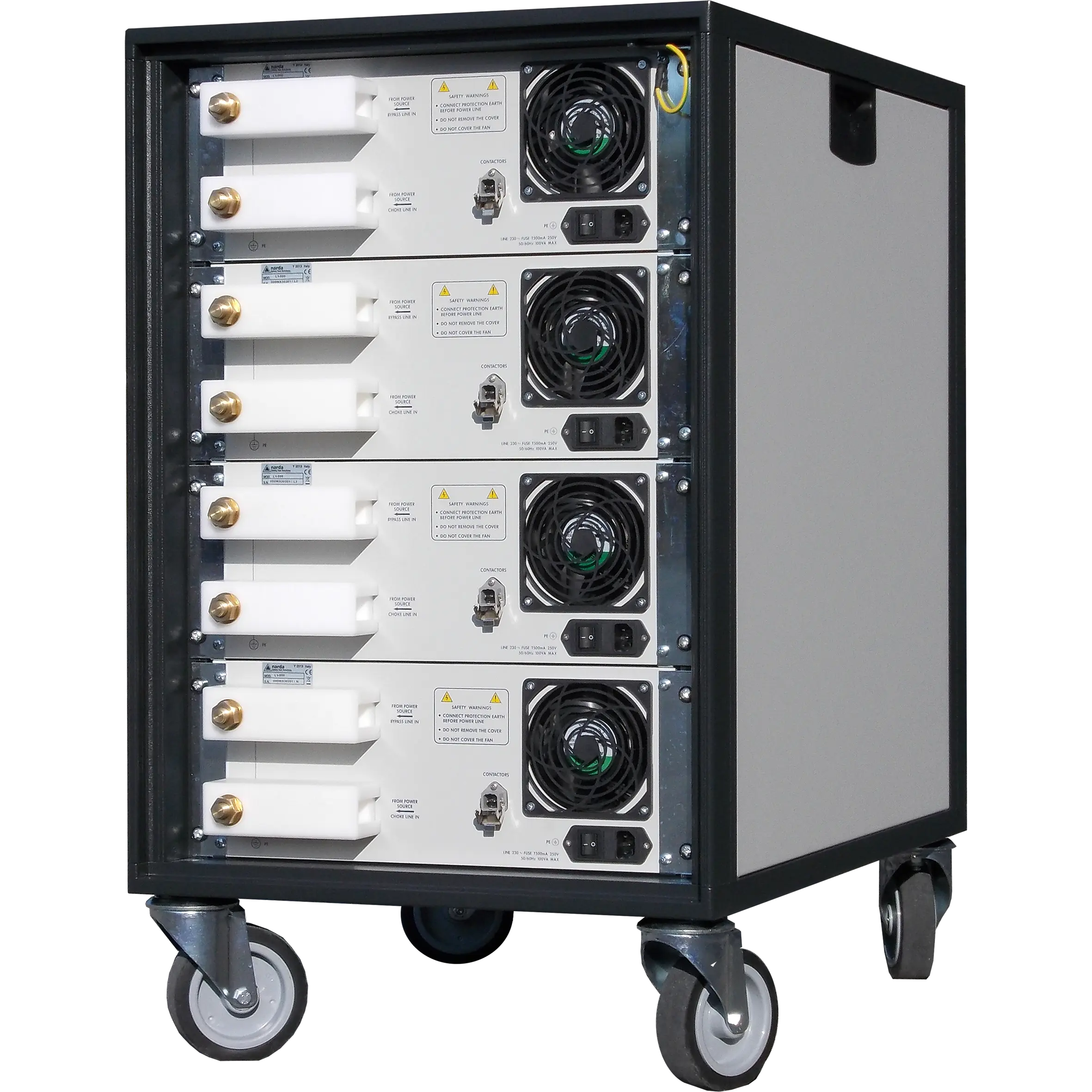

Die Narda PMM L3 500 ist eine Hochstrom Line Impedance Stabilisation Network Lösung für dreiphasige EMV Prüfungen. Sie wurde entwickelt, um auch bei hohen Leistungsanforderungen eine stabile und definierte Impedanz sicherzustellen.
Bei anspruchsvollen industriellen Anwendungen ist die exakte Messung leitungsgebundener Emissionen entscheidend. Die Narda PMM L3 500 trennt den Prüfling zuverlässig vom Netz und schafft eine kontrollierte Messumgebung. Dadurch werden Störsignale präzise erfasst und ausgewertet.
Die robuste Konstruktion ist für hohe Strombelastungen ausgelegt und gewährleistet eine langfristig stabile Performance. Dies macht das System ideal für Prüfungen an grossen Maschinen, Industrieanlagen und Leistungselektronik.
Die Integration in bestehende EMV Prüfsysteme erfolgt effizient. Die LISN lässt sich nahtlos mit Messempfängern kombinieren und unterstützt strukturierte Prüfabläufe nach internationalen Normen.
Typische Anwendungsbereiche:
• Dreiphasige EMV Messungen bei hohen Strömen
• Industrieanlagen und Maschinen
• Leistungselektronik
• Normgerechte Prüfungen und Zertifizierung
Die Narda PMM L3 500 bietet eine zuverlässige und leistungsstarke Grundlage für anspruchsvolle EMV Messungen. Sie unterstützt präzise Analysen und trägt zur Entwicklung normkonformer Produkte bei.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | 3‑Phasen‑LISN (inkl. Neutralleiter) für leitungsgebundene EMV‑Messungen |
| Frequenzbereich | 9 kHz bis 30 MHz |
| Normen | CISPR 16‑1‑2 / VDE 0876 / FCC Part 15 / MIL‑STD‑461F |
| Leitungsimpedanz | 50 Ω |
| Strom | bis 500 A (20 min.) / ca. 300 A kontinuierlich |
| Spannung | bis 400 Vac / 565 Vdc (bis 690 Vac Leiter-Leiter) |
| Netzfrequenz | DC bis 60 Hz |
| Ersatzschaltbild | 50 Ω // (5 Ω + 50 µH) mit 250 µH Drossel |
| Anschluss | BNC‑RF‑Ausgang (pro Phase) + Hochstromanschlüsse (M14‑Bolzen) |
| Bauform | grosses 3‑Phasen‑Rackgerät / ca. 248 kg mit aktiver Kühlung |
