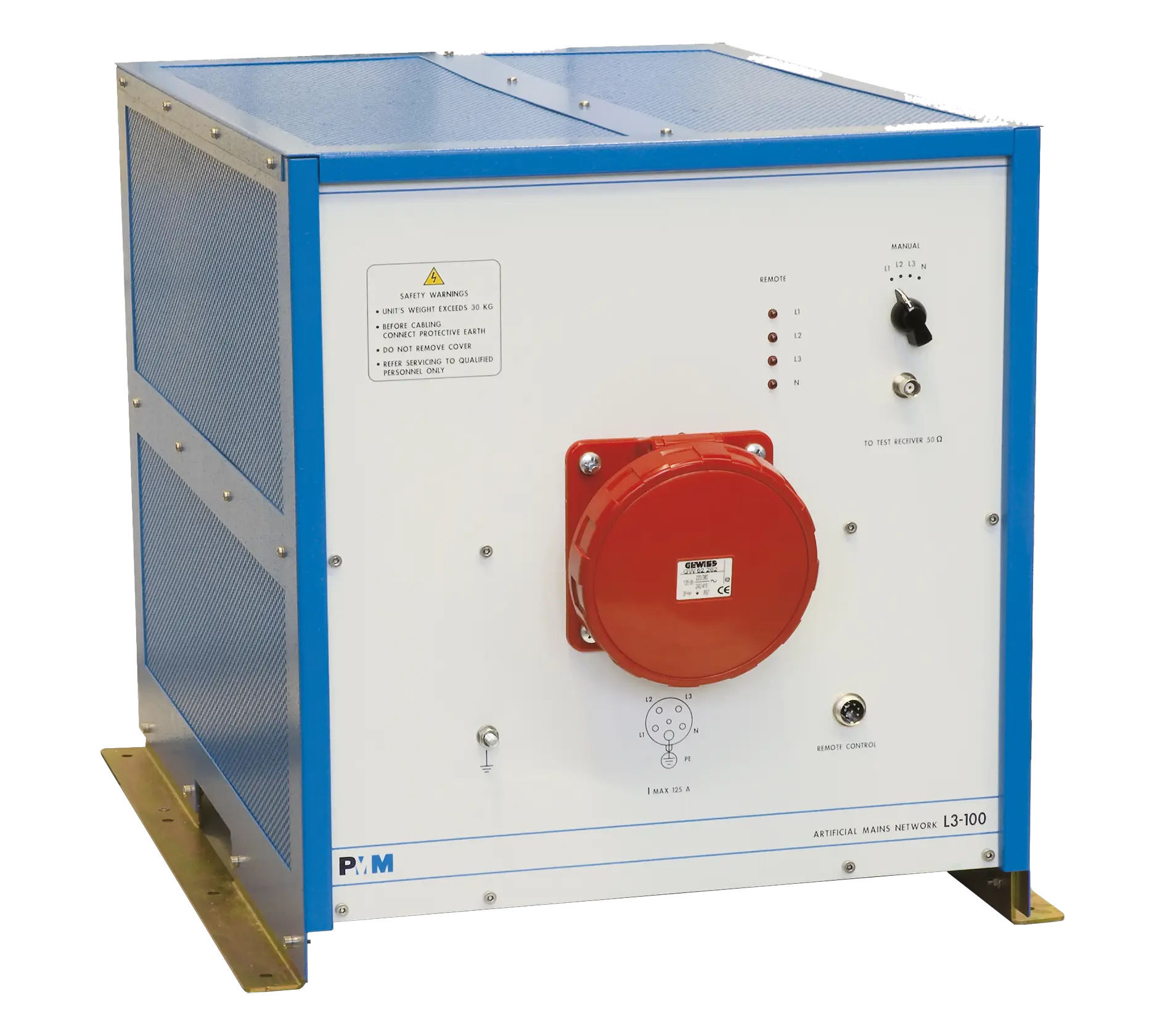

Narda PMM L3-100
3-Phasen LISN plus neutrale, 9 kHz – 30 MHz, 100A
Technische Highlights
- 9 kHz bis 30 MHz
- 100 A kontinuierlich, 125 A kurzzeitig
- Entspricht CISPR 16‐1‐2
User Highlights
- ✓ Zuverlässige Messungen
- ✓ Hohe Leistungstauglichkeit
- ✓ Laboroptimiert
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Forschung und Universitäten
Die Narda PMM L3 100 ist eine Line Impedance Stabilisation Network Lösung für dreiphasige EMV Prüfungen im Bereich leitungsgebundener Emissionen. Sie stellt eine definierte Netzimpedanz bereit und sorgt für reproduzierbare Messbedingungen.
Bei der Analyse von Störaussendungen ist eine stabile und normgerechte Umgebung unerlässlich. Die Narda PMM L3 100 isoliert den Prüfling vom Versorgungsnetz und ermöglicht eine exakte Erfassung der Störspannungen. Dies schafft eine belastbare Grundlage für die Bewertung von EMV Eigenschaften.
Das System ist speziell für Anwendungen mit moderaten Strömen ausgelegt und bietet eine hohe Messstabilität. Dadurch eignet es sich ideal für Entwicklungs- und Prüfprozesse in Industrieumgebungen. Die robuste Bauweise sorgt zudem für eine langfristige Zuverlässigkeit.
Die einfache Integration in bestehende Messsysteme unterstützt effiziente Arbeitsabläufe. Die LISN kann direkt mit EMV Messempfängern verbunden werden und ermöglicht strukturierte Prüfabläufe.
Typische Anwendungsbereiche:
• Dreiphasige EMV Emissionsmessungen
• Entwicklung und Validierung
• Prüf- und Laborumgebungen
• Normgerechte Zertifizierung
Die Narda PMM L3 100 bietet eine zuverlässige Lösung für dreiphasige EMV Tests. Sie ermöglicht konsistente Messergebnisse und unterstützt die Einhaltung internationaler Normvorgaben.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | 3‑Phasen‑LISN (inkl. Neutralleiter) für leitungsgebundene EMV‑Messungen |
| Frequenzbereich | 9 kHz bis 30 MHz |
| Normen | CISPR 16‑1‑2 / VDE 0876 / FCC Part 15 / MIL‑STD‑461F |
| Leitungsimpedanz | 50 Ω |
| Strom | bis 100 A (125 A kurzzeitig) |
| Spannung | bis 400 Vac / 565 Vdc |
| Netzfrequenz | DC bis 60 Hz |
| Ersatzschaltbild | 50 Ω // (5 Ω + 50 µH) mit 250 µH Drossel |
| Anschluss | BNC‑RF‑Ausgang + IEC/Industrie‑Hochstromanschlüsse |
| Bauform | 3‑Phasen‑Rackgerät / ca. 70 kg |
Laden Sie die Produktunterlagen direkt herunter oder fordern Sie weitere Dokumente an.
