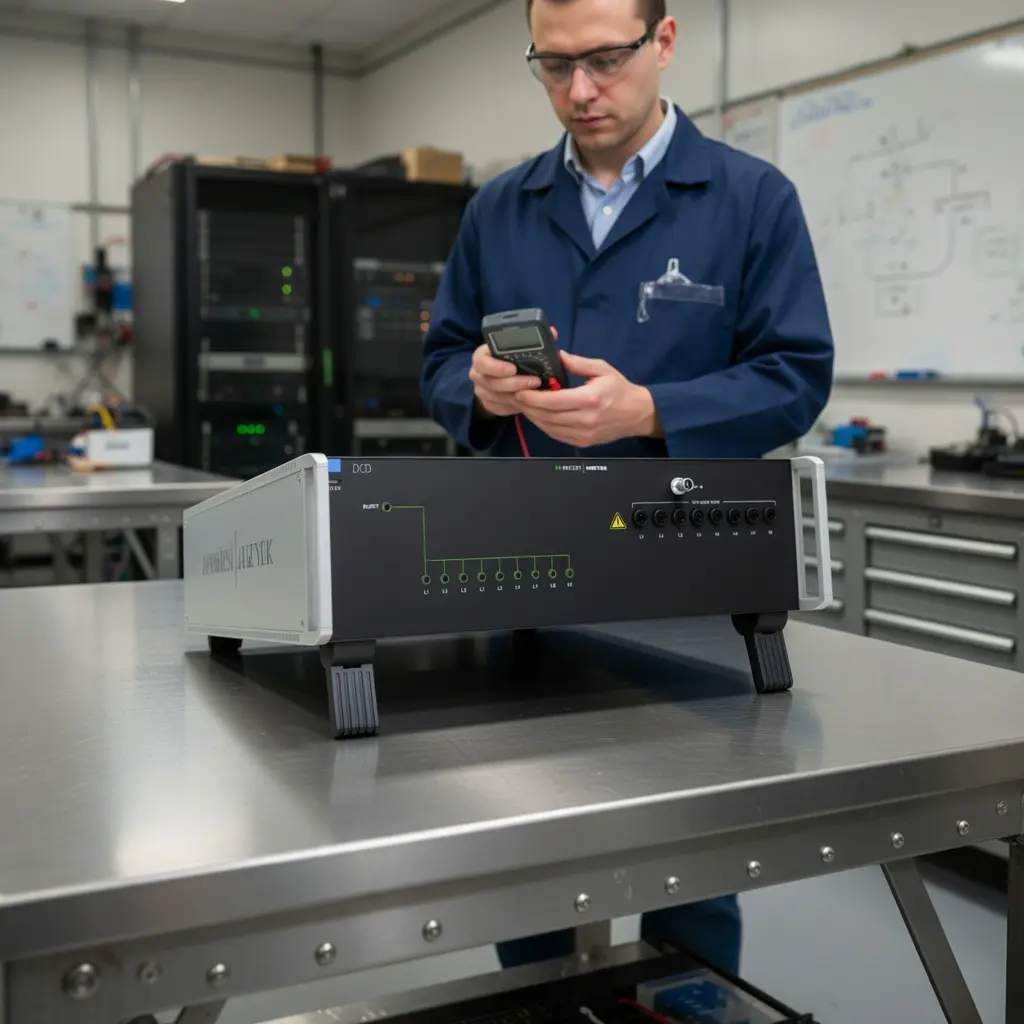

EM Test ST Serie

Koppel-/Entkoppelnetzwerk für ungeschirmte symmetrische Leitungen (Kommunikationsleitungen)

Die EM TEST ST Serie simuliert schnelle Surge und Burst Störungen für normgerechte EMV Immunitätstests mit hoher Reproduzierbarkeit. Das flexible Prüfsystem unterstützt zuverlässige Entwicklungs, Zertifizierungs und Qualitätsprozesse in anspruchsvollen industriellen Testumgebungen weltweit.

Technische Highlights

Normen: IEC/EN 61000‑4‑4 (Burst), IEC/EN 61000‑4‑5 (Surge), IEC/EN 61000‑4‑12 (Ringwave)
Ausführungen für 4 oder 8 Leitungen
CDN‑Typ: DCD st für ungeschirmte, symmetrische Leitungen

User Highlights

✓ Optimiert für Bussysteme
✓ Hohe Vergleichbarkeit
✓ Effiziente Tests

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Energietechnik
Industrie und Automation
Prüflabore und Zertifizierungsstellen
Industrieelektronik / Maschinenbau

Die EM TEST ST Serie wurde für professionelle Surge und Burst Immunitätstests in modernen EMV Prüfumgebungen entwickelt. Die Systeme ermöglichen die normgerechte Simulation leitungsgebundener Störimpulse und unterstützen Unternehmen bei der zuverlässigen Prüfung elektronischer Geräte gegen transiente Überspannungen und schnelle Störereignisse.

Durch die präzise Impulsgenerierung liefert die EM TEST ST Serie reproduzierbare Prüfergebnisse nach internationalen EMV Standards. Die Systeme eignen sich ideal für Entwicklungsabteilungen, Zertifizierungsstellen und industrielle Qualitätssicherung, in denen stabile und nachvollziehbare Prüfprozesse entscheidend sind.

Die flexible Konfiguration unterstützt unterschiedlichste Prüfanforderungen in den Bereichen Industrie, Automatisierung, Automotive und Elektronikentwicklung. Anwender können Testparameter effizient anpassen und komplexe Prüfsequenzen zuverlässig durchführen. Die intuitive Bedienoberfläche erleichtert den täglichen Einsatz erheblich und reduziert den Aufwand bei wiederkehrenden Testabläufen.

Dank der robusten Systemarchitektur und der hohen Betriebssicherheit eignet sich die EM TEST ST Serie sowohl für den kontinuierlichen Laboreinsatz als auch für umfangreiche Entwicklungsprüfungen. Die Geräte lassen sich zudem problemlos in bestehende EMV Testsysteme integrieren und unterstützen automatisierte Prüfprozesse mit hoher Effizienz.

Besonders bei empfindlichen elektronischen Komponenten und vernetzten Systemen gewinnen zuverlässige Surge und Burst Prüfungen zunehmend an Bedeutung. Die EM TEST ST Serie schafft hierfür eine stabile Grundlage und unterstützt die normative Absicherung moderner Produkte.

Typische Einsatzbereiche:

• EMV Immunitätsprüfungen

• Surge und Burst Tests

• Industrie und Automatisierung

• Automotive Elektronik

• Entwicklung und Zertifizierung elektronischer Systeme

Die EM TEST ST Serie kombiniert präzise Prüftechnik, flexible Systemkonzepte und normgerechte Impulssimulation in einer professionellen EMV Lösung. Unternehmen profitieren von zuverlässigen Testergebnissen und effizienten Prüfabläufen für moderne elektronische Produkte.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Anwendung	Koppel-/Entkoppelnetzwerk für ungeschirmte symmetrische Kommunikationsleitungen
Normen	IEC 61000-4-5 / ITU‑T K.44
Prüfspannung	bis 5 kV / 7 kV (modellabhängig)
Impulsformen	1.2/50–8/20 µs und 10/700 µs
Kopplungsart	Differential Mode und Common Mode
Koppelelemente	Gasableiter + Anpasswiderstände
Entkopplungsinduktivität	20 mH pro Leitung (stromkompensiert)
Leitungen	4 oder 8 Leitungen (2 oder 4 Paare)
Nennspannung	typ. 50 V / 250 V
Strom	typ. 1 A
