EM Test PFS 200N Serie
Power Fail Simulator
Technische Highlights
- Erzeugung normgerechter pulsförmiger Magnetfelder gemäss IEC/EN 61000‐4‐9
- Leistungsstarker Pulsgenerator kombinierbar mit externen Magnetfeldspulen
- Trigger‐ & Monitor‐Ausgänge
User Highlights
- ✓ Normkonforme Feldtests
- ✓ Hohe Praxisnähe
- ✓ Flexibel erweiterbar
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Energietechnik
- Industrie und Automation
- Prüflabore und Zertifizierungsstellen
- Industrieelektronik / Maschinenbau

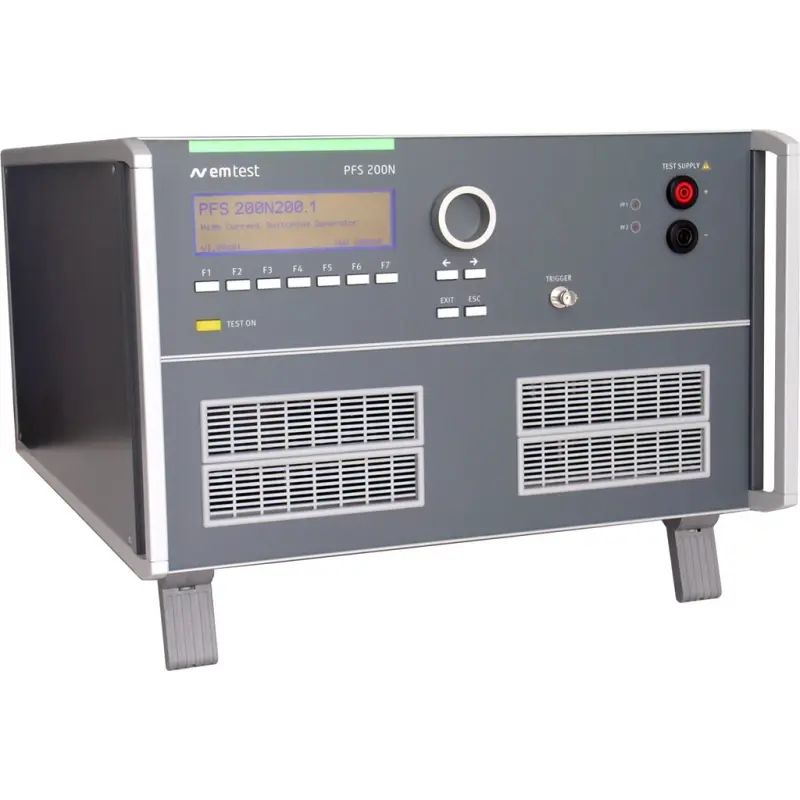

Die EM Test PFS 200N Series ist ein spezialisiertes Prüfsystem für leitungsgebundene Immunitätstests im Automotive Bereich. Sie wurde entwickelt, um Versorgungseinbrüche, Spannungsunterbrechungen und Reset Bedingungen realitätsnah zu simulieren und gezielt zu analysieren.
Das System erfüllt die Anforderungen relevanter Automotive Normen und ermöglicht eine präzise Steuerung von Spannungsverläufen. Dadurch lassen sich typische Belastungsszenarien im Bordnetz exakt nachbilden. Dies ist entscheidend für die Bewertung der Robustheit elektronischer Steuergeräte und Systeme.
Ein zentraler Vorteil der PFS 200N Series liegt in der hohen Flexibilität. Unterschiedliche Prüfprofile können individuell konfiguriert und automatisiert durchgeführt werden. Dies ermöglicht eine effiziente Testabwicklung und sorgt für reproduzierbare Ergebnisse.
Typische Anwendungsbereiche sind:
• Simulation von Spannungseinbrüchen im Fahrzeugbordnetz
• Automotive EMV Immunitätstests nach Norm
• Validierung von Steuergeräten und elektronischen Komponenten
• Qualitätssicherung und Serienprüfung
Die Integration in bestehende Prüfaufbauten ist problemlos möglich. In Kombination mit weiteren EMV Testsystemen können umfassende Prüfsequenzen realisiert werden. Die klare Benutzerführung unterstützt eine einfache Bedienung und schnelle Umsetzung komplexer Tests.
Die EM Test PFS 200N Series bietet eine zuverlässige Grundlage für realitätsnahe und normgerechte Prüfungen. Sie unterstützt Unternehmen dabei, Ausfallrisiken frühzeitig zu erkennen und die Funktionssicherheit ihrer Produkte gezielt zu verbessern.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Versorgungsspannung | bis 80 VDC |
| Versorgungsstrom | bis 30 A / 50 A / 100 A je nach Modell |
| Anstiegszeit | < 1 µs |
| Abfallzeit | < 1 µs |
| Dip-/Unterbruchdauer | 1 µs bis 9999 ms |
| Wiederholrate | 0.1 s bis 999 s |
| Spitzenstrom | bis 150 A @ 500 ms |
| Analogausgang | 0–10 V Steuerausgang |
| Schnittstellen | USB / GPIB |
| Schutzfunktionen | Kurzschluss- und Überstromschutz |
