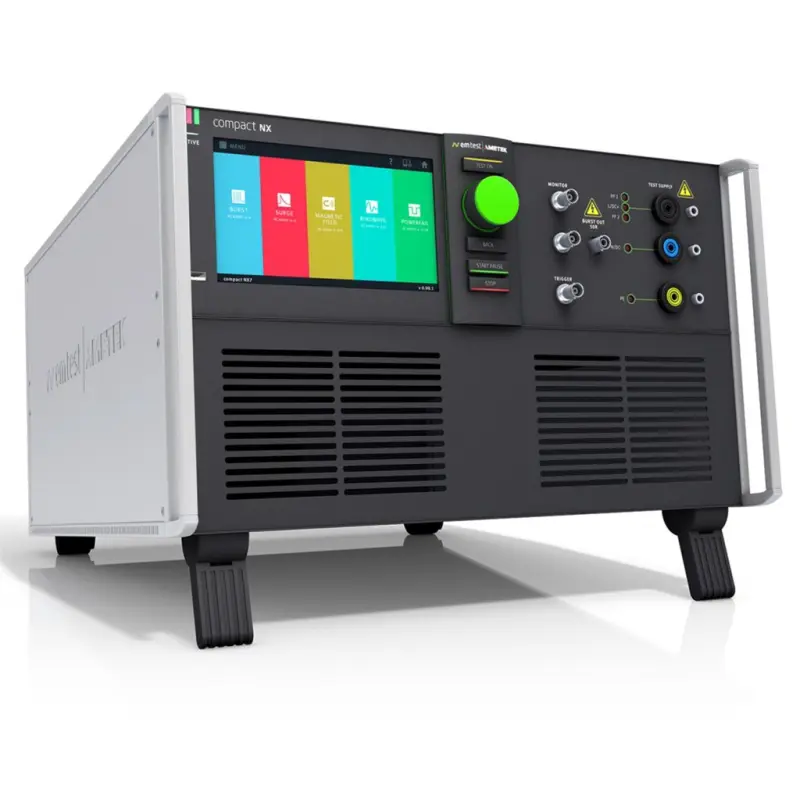

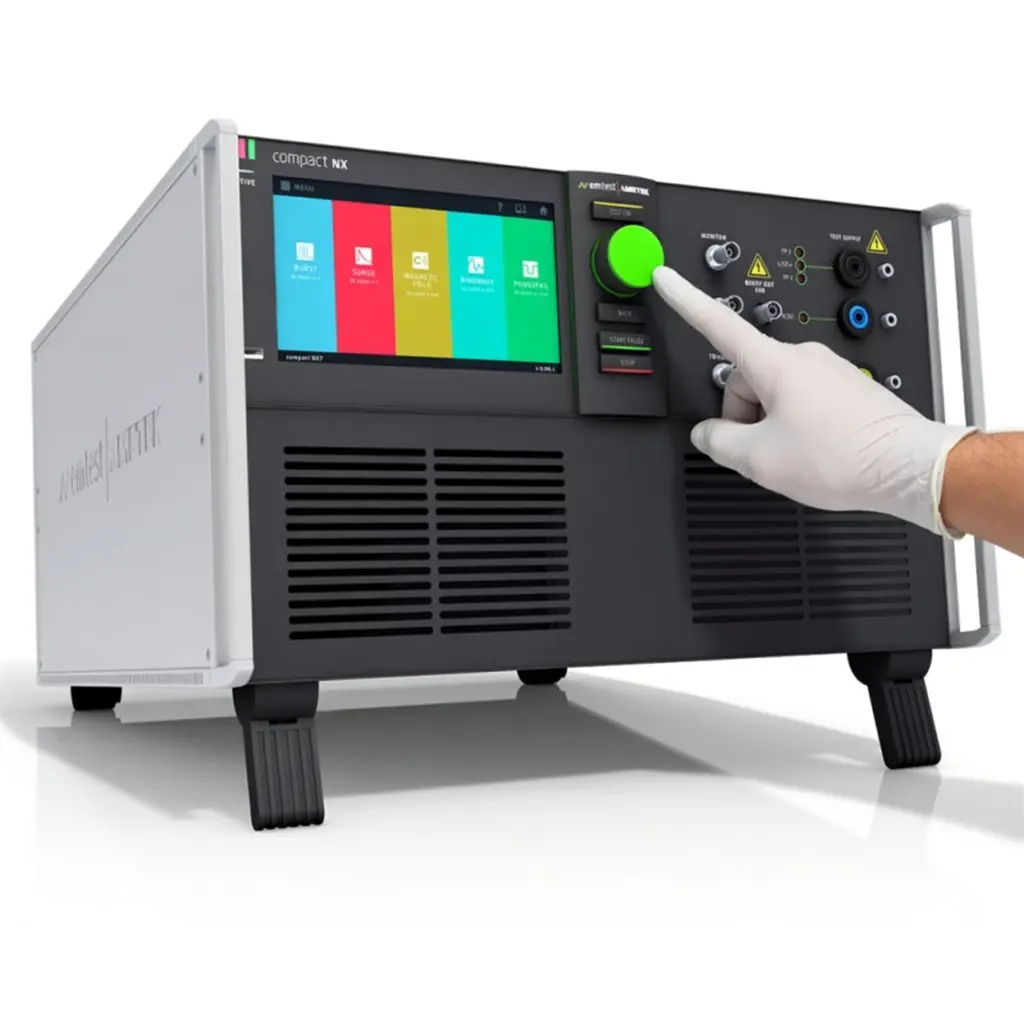

EM Test NX7 Serie

Modularer Kompaktgenerator bis 7.0 kV für Burst, Surge, Power Fail Ringwave

Die EM Test 7 kV Compact NX7 Serie kombiniert EFT, Surge und Powerfail Prüfungen bei höherer Prüfkraft. Sie bietet kompakte Integration, normkonforme Tests und maximale Flexibilität für anspruchsvolle EMV Anwendungen.

Technische Highlights

EFT/Burst bis 5.5 kV, Surge & Ringwave bis 7.0 kV, Power Fail, Telecom bis 7.0 kV
Integriertes CDN: Einphasig, erweiterbar auf 3‑phasig bis 200 A/Phase
Monitor‑Ausgänge für Spitze U/I, Ethernet, USB, Opto‑Link

User Highlights

✓ All‑in‑One
✓ Schnell & sicher
✓ Skalierbar

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Industrieelektronik / Maschinenbau
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung

Die EM Test 7 kV Compact NX7 Serie ist ein leistungsstarker Kompaktgenerator für umfassende Prüfungen der leitungsgebundenen Immunität. Sie vereint EFT Burst, Surge und Powerfail Funktionen in einem einzigen System und bietet eine höhere Prüfspannung für anspruchsvolle Anwendungen.

Mit einer maximalen Prüfspannung von 7 kV ermöglicht das System realitätsnahe Simulationen verschiedener Störbedingungen. Dadurch können elektronische Geräte unter verschärften Bedingungen getestet und ihre Störfestigkeit zuverlässig bewertet werden.

Ein wesentlicher Vorteil der NX7 Serie liegt in ihrer Vielseitigkeit. Unterschiedliche Prüfarten lassen sich flexibel konfigurieren und automatisiert ausführen. Dies reduziert den Zeitaufwand und sorgt für reproduzierbare Ergebnisse über mehrere Testläufe hinweg.

Typische Anwendungsbereiche sind:

• Kombinierte EFT und Surge Prüfungen

• Simulation von Versorgungsausfällen

• Normkonforme EMV Tests

• Qualitätssicherung und Entwicklungsprüfungen

Die kompakte Bauweise erleichtert die Integration in bestehende Prüfaufbauten. Gleichzeitig bietet das System ausreichend Leistungsreserven für komplexe Testanforderungen.

Die intuitive Bedienoberfläche unterstützt eine schnelle Einrichtung und Anpassung von Prüfprofilen. Automatisierte Abläufe erhöhen die Effizienz und reduzieren manuelle Fehlerquellen.

Die EM Test 7 kV Compact NX7 Serie ist die ideale Lösung für Unternehmen, die eine leistungsstarke und flexible Prüftechnik in kompakter Form benötigen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Burst Prüfspannung	bis 5.5 kV
Surge Prüfspannung	bis 7.0 kV
Ringwave Prüfspannung	bis 7.0 kV
PowerFail Funktion	integriert (Spannungseinbrüche / Unterbrüche)
Normen	IEC 61000-4-4 / -4-5 / -4-11 / -4-12 / -4-29 / ANSI IEEE C62.41
Burst Pulsform	5/50 ns
Surge Pulsform	1.2/50 µs / 8/20 µs
Ausgangsspannung CDN	bis 400 V AC/DC
Ausgangsstrom CDN	bis 32 A (intern) / bis 200 A extern
Schnittstellen	Ethernet / USB / Opto-Link
