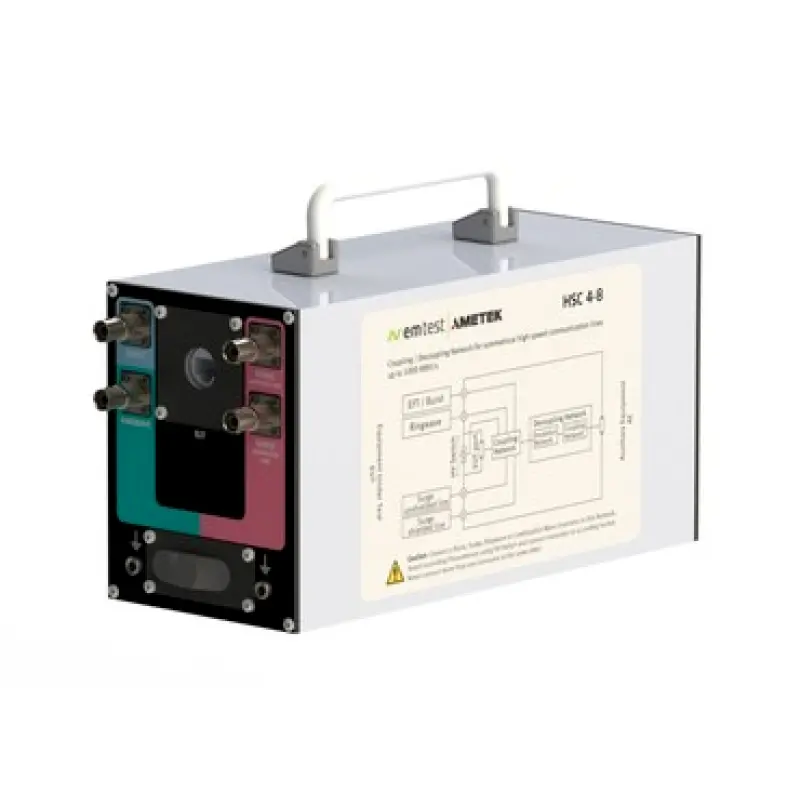

EM Test HSC 4-8

Kupplungs-/Entkupplungsvorrichtung für ungeschirmte und geschirmte Hochgeschwindigkeits-Kommunikationsleitungen

EM Test HSC 4 8 Koppelfilter gewährleistet normkonforme Einkopplung von Surge Impulsen und schützt Prüflinge zuverlässig während EMV Tests, ideal für präzise und reproduzierbare Prüfungen in anspruchsvollen industriellen Anwendungen.

Technische Highlights

Datenrate: bis 1’000 MBit/s, PoE/PoE+ kompatibel, RJ45‐Anschlüsse
Surge bis 3–4 kV (1.2/50 μs), Burst bis 4 kV, Ringwave bis 4 kV gemäss IEC 61000‐4‐4/‐5/‐12
Koppel-/Entkoppelnetzwerk für geschirmte und ungeschirmte Datenleitungen

User Highlights

✓ Präzise Kopplung
✓ Keine Beeinflussung: Geringe Restspannung (≤ 50 V)
✓ Breit einsetzbar

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Industrieelektronik / Maschinenbau
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung

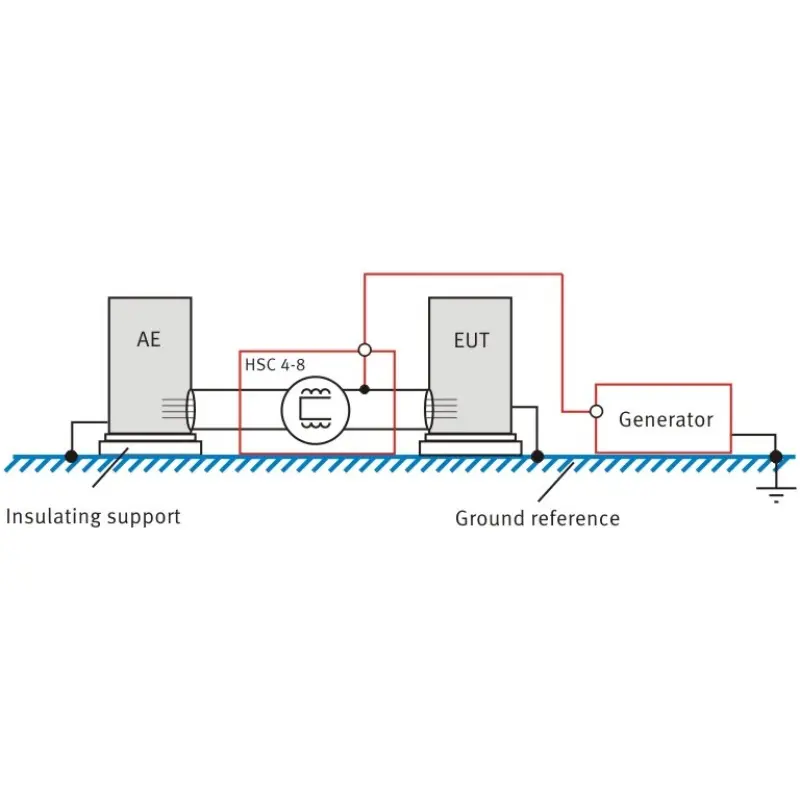

Der EM Test HSC 4 8 Koppelfilter ist ein leistungsfähiges Zubehör für EMV Prüfungen im Bereich Surge und Transienten. Er ermöglicht die normgerechte Einkopplung von Störimpulsen in Leitungen und gewährleistet gleichzeitig den Schutz empfindlicher Prüflinge während des Testprozesses.

Das System wurde speziell für den Einsatz in Kombination mit Surge Generatoren entwickelt und erfüllt die Anforderungen relevanter EMV Normen. Durch seine präzise Auslegung ermöglicht der Koppelfilter eine reproduzierbare und kontrollierte Einspeisung von Impulsen in Energie- und Signalleitungen.

Ein zentraler Vorteil des EM Test HSC 4 8 Koppelfilters ist die sichere Trennung zwischen Prüfling und Versorgungsnetz. Dadurch wird sichergestellt, dass Störimpulse gezielt und kontrolliert eingekoppelt werden, ohne unerwünschte Einflüsse auf andere Komponenten im Testaufbau.

Die robuste Bauweise und die zuverlässige Funktionalität machen den Koppelfilter zu einer wichtigen Komponente in professionellen EMV Laboren. Er ist für anspruchsvolle Prüfbedingungen ausgelegt und ermöglicht eine stabile Performance auch bei intensiven Testreihen.

Typische Anwendungsbereiche sind:

• Surge Prüfungen gemäss internationalen EMV Normen

• Einkopplung von transienten Störungen in Versorgungsleitungen

• Validierung elektrischer und elektronischer Geräte

• Einsatz in zertifizierten Prüflaboren

• Entwicklung und Absicherung von Industrieprodukten

Der EM Test HSC 4 8 Koppelfilter lässt sich einfach in bestehende Prüfsysteme integrieren und erweitert deren Funktionalität wesentlich. Die exakte Steuerung der Impulse sorgt für konsistente und vergleichbare Testergebnisse.

Mit seiner Kombination aus Sicherheit, Präzision und Normkonformität bietet der EM Test HSC 4 8 Koppelfilter eine zuverlässige Lösung für professionelle EMV Prüfanforderungen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Anwendung	Koppel-/Entkoppelfilter für Surge/Burst/Ringwave auf Kommunikationsleitungen
Datenrate	bis 1000 MBit/s
Anzahl Leitungen	bis 8 Leitungen / 4 Paare
Betriebsspannung	max. 57 VDC
Betriebsstrom	max. 1 A
Surge Prüfspannung	bis 3 kV (1.2/50 µs)
Burst Prüfspannung	bis 4 kV (5/50 ns)
Ringwave Prüfspannung	bis 4 kV (0.5 µs/100 kHz)
Restspannung	max. 50 V bei 3 kV Surge
Anschlüsse	RJ45 Buchsen
