EM Test DPA 500N

Oberschwingungs- und Flickeranalysator für einphasige Anwendungen

Der EM TEST DPA 500 Harmonic Flicker Analyser ermöglicht präzise Oberwellen und Flickermessungen nach internationalen EMV Standards. Das System unterstützt schnelle Konformitätsprüfungen, zuverlässige Messergebnisse und effiziente Analysen in professionellen Entwicklungs und Prüfumgebungen weltweit.

Technische Highlights

Normkonformität: IEC/EN 61000‑3‑2, ‑3‑3, Design nach IEC 61000‑4‑7 und IEC 61000‑4‑15
16‑Bit A/D‑Wandler, Echtzeit‑Datenerfassung, integrierte Flicker‑Impedanz
Weitbereich Strom bis 16 A (optional bis 50 A), Spannung bis 530 Vrms

User Highlights

✓ Sichere Normtests
✓ Keine Messlücken
✓ Effiziente Auswertung: Integrierte Analyse & Reporting‑Funktionen

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Militär- und Sicherheitstechnik
Prüflabore und Zertifizierungsstellen
Industrie und Automation

Der EM TEST DPA 500 Harmonic Flicker Analyser wurde für präzise Oberwellen und Flickermessungen in professionellen EMV Prüfumgebungen entwickelt. Das leistungsstarke Analysesystem unterstützt normgerechte Konformitätsprüfungen elektrischer und elektronischer Geräte und ermöglicht zuverlässige Messergebnisse nach internationalen Standards.

Mit seiner hohen Messgenauigkeit eignet sich der EM TEST DPA 500 Harmonic Flicker Analyser ideal für Entwicklungsabteilungen, Zertifizierungsstellen und industrielle Qualitätskontrollen. Das System analysiert Netzrückwirkungen sowie Spannungsfluktuationen präzise und unterstützt Anwender bei der Einhaltung relevanter EMV Vorschriften. Gerade bei modernen elektronischen Geräten mit komplexen Lastprofilen ermöglicht das System eine fundierte und reproduzierbare Bewertung der Netzqualität.

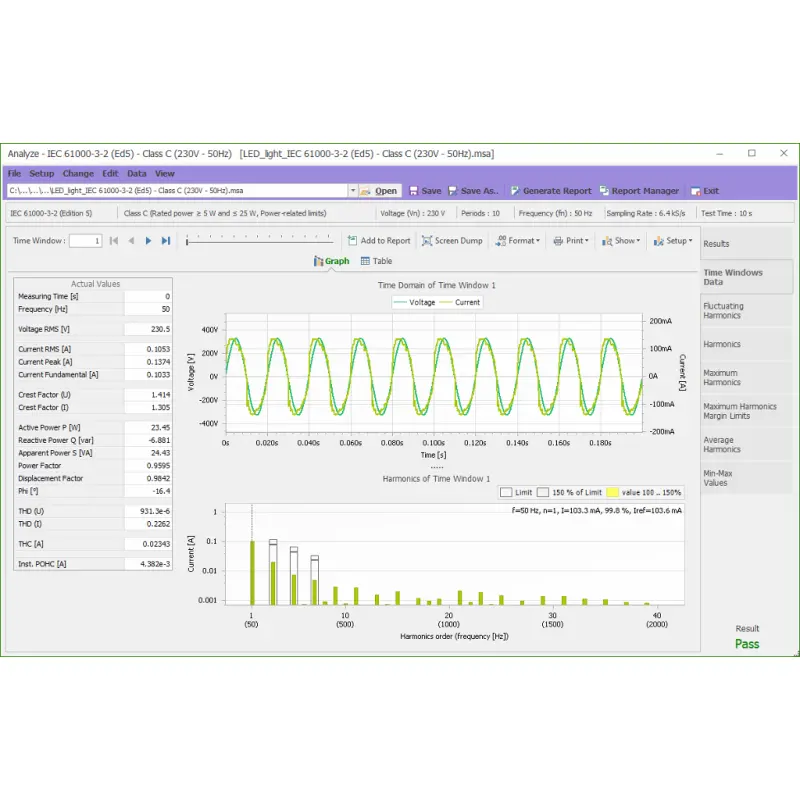

Die intuitive Softwareoberfläche erleichtert die Konfiguration und Durchführung von Messungen erheblich. Anwender können Prüfreihen effizient verwalten, analysieren und dokumentieren. Gleichzeitig unterstützt das System automatisierte Prüfabläufe, wodurch Entwicklungs und Zertifizierungsprozesse beschleunigt werden. Dies reduziert den manuellen Aufwand und verbessert die Prozesssicherheit im Laborbetrieb.

Durch die kompakte und robuste Bauweise lässt sich der EM TEST DPA 500 Harmonic Flicker Analyser flexibel in bestehende EMV Testumgebungen integrieren. Die zuverlässige Signalverarbeitung sorgt auch bei anspruchsvollen Prüfbedingungen für stabile und nachvollziehbare Ergebnisse.

Typische Einsatzbereiche:

• EMV Prüflabore und Zertifizierung

• Oberwellen und Flickeranalyse

• Entwicklung elektronischer Geräte

• Netzqualitäts und Konformitätsprüfungen

• Qualitätssicherung in der Industrie

Der EM TEST DPA 500 Harmonic Flicker Analyser kombiniert präzise Messtechnik mit effizienter Prüfautomatisierung und normgerechter Analysefunktion. Unternehmen profitieren von zuverlässigen Messresultaten und einer professionellen Lösung für moderne EMV Prüfprozesse.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	15 Hz bis 3000 Hz
Spannungseingang	10 bis 530 Vrms (bis 4 kV peak)
Stromeingang	0 bis 16 Arms (50 Arms kurzzeitig)
A/D Auflösung	16 Bit
Messkanäle	2 (1x Strom / 1x Spannung)
Normen	IEC 61000-3-2 / IEC 61000-3-3 / IEC 61000-4-7 / IEC 61000-4-15
Strommessbereich erweitert	bis 140 Arms (mit externer Stromzange)
Schnittstelle	USB
Versorgungsspannung	85 bis 255 VAC
Betriebstemperatur	0 °C bis 40 °C
