Bird SiteHawk

Für kritische Abdeckung mti einem Frequenzbereich von 1 MHz bis 7 GHz

Die Bird SiteHawk Cable and Antenna Analyzers ermöglichen schnelle und präzise Prüfung von HF Kabeln und Antennen und bieten zuverlässige Fehlerdiagnose sowie effiziente Wartung für stabile Kommunikationssysteme.

Technische Highlights

Frequenzbereich: 1 MHz bis 4.5 / 6 / 9 GHz

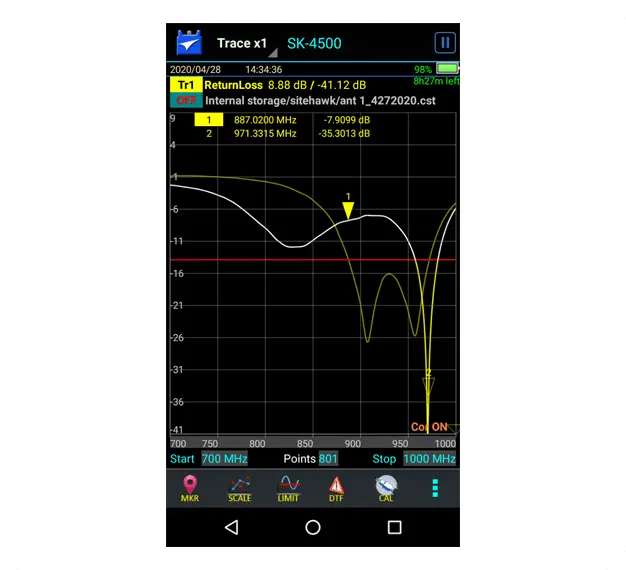

Messfunktionen: VSWR / Return Loss, Cable‑/Insertion Loss, Distance‑to‑Fault
Erweiterbar: RF‑Leistungsmessung mit Bird Power Sensors via USB

User Highlights

✓ Schnelle Fehlersuche
✓ Ein Gerät statt mehrere
✓ Feldtauglich

Auf Anfrage

Anwendungsgebiete:

Telekommunikation
Militär und Sicherheit
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Die Bird SiteHawk Cable and Antenna Analyzers sind spezialisierte Messgeräte zur Analyse von HF Kabeln und Antennensystemen im Feld. Sie ermöglichen eine präzise Bewertung der Signalübertragung und unterstützen die schnelle Identifikation von Fehlerquellen.

Mit diesen Geräten lassen sich zentrale Parameter wie Rückflussdämpfung, Leitungsdämpfung und Impedanz messen. Dadurch können Probleme wie Kabelschäden oder Fehlanpassungen zuverlässig erkannt werden. Dies trägt zur Sicherstellung einer stabilen Kommunikationsleistung bei.

Ein wichtiger Vorteil der Bird SiteHawk Cable and Antenna Analyzers ist die schnelle Einsatzbereitschaft. Messungen können direkt vor Ort durchgeführt werden, wodurch Zeit und Aufwand erheblich reduziert werden. Gleichzeitig liefern die Geräte präzise und reproduzierbare Ergebnisse.

Die robuste Bauweise ermöglicht den Einsatz unter anspruchsvollen Bedingungen. Die intuitive Bedienung unterstützt effiziente Arbeitsabläufe und reduziert den Schulungsaufwand.

Typische Anwendungsbereiche umfassen:

• Wartung von Antennen und Kabelsystemen

• Installation von HF Infrastruktur

• Fehlerdiagnose bei Signalstörungen

• Qualitätssicherung in Netzwerken

Die Bird SiteHawk Cable and Antenna Analyzers bieten eine effiziente Lösung für die Analyse und Wartung von Kommunikationssystemen. Sie tragen dazu bei, Ausfallzeiten zu reduzieren und die Systemverfügbarkeit zu erhöhen.

Für mobile Anwendungen in der HF Messtechnik stellen diese Geräte eine zuverlässige und praxisorientierte Lösung dar.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	1 MHz – 4.5 / 6 / 9 GHz (modellabhängig)

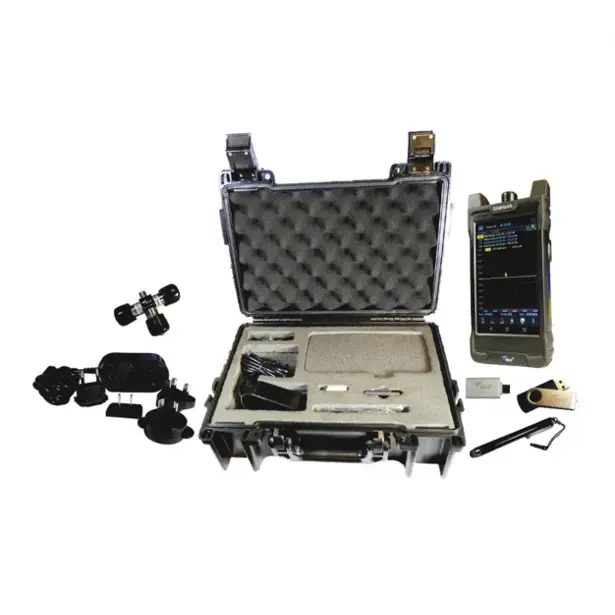

Gerätekonzept	Handheld RF Kabel- & Antennen‑Analyzer
Messfunktionen	VSWR / Return Loss / Kabelverlust / Distance‑to‑Fault (FDR) / Impedanz / optional RF‑Leistung
Messbereiche	Return Loss bis ca. ‑60 dB / VSWR 1.0 – 65 / DTF bis ca. 1500 m / Kabelverlust 0 – 30 dB
Auflösung/Genauigkeit	1 kHz Auflösung / ±2.5 ppm Frequenzgenauigkeit
Impedanz	50 Ohm
Anzeige	5.5" Farb‑Touchdisplay
Schnittstellen	USB‑C / USB 3.0 / Sensoranbindung (RF Meter App)
Speicher	Speicherung tausender Messkurven
Versorgung	Li‑Ion Akku (ca. 8–10 h) / portables Feldgerät
